23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 地上层数:23层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:35张
  • 设计年代:近代

附件详情

该项目是重庆某住宅楼项目,地上23层,剪力墙结构,地下一层车库,框架结构,嵌固部位为基础顶,抗震设防烈度为6度,基础采用桩基础,基础设计等级为甲级。
该资料包含: 结构设计说明 ,基础图,基础详图,墙柱布置图,梁配筋图,板配筋图,节点大样图,楼梯图等共计35张图。
分享投稿时间:近几年4月。

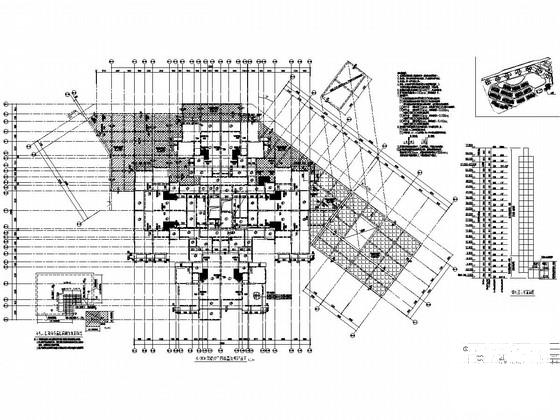

墙柱布置图

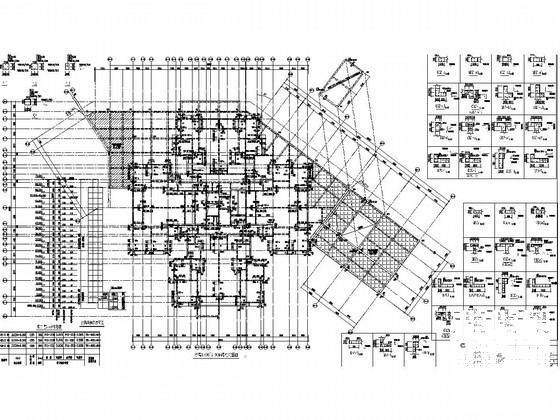

梁配筋图

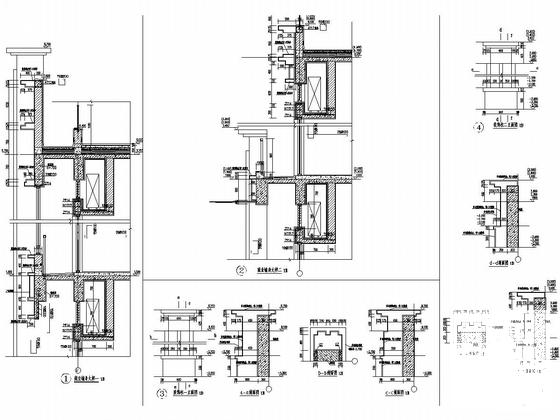

大样图

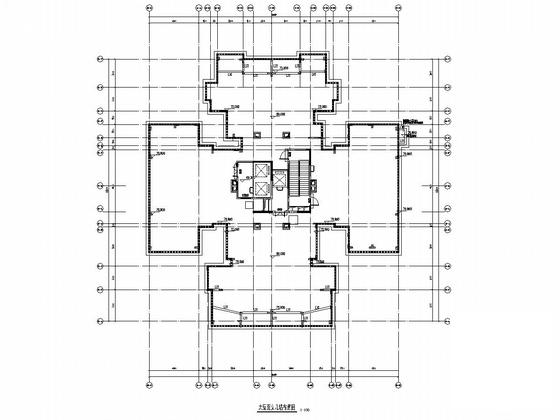

屋面女儿墙布置图

模板图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 1
    第 1 张图
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 2
    第 2 张图
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 3
    第 3 张图
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 4
    第 4 张图
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 5
    第 5 张图
  • 23层剪力墙结构住宅楼结构CAD施工图纸(6度抗震)(基础采用桩基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
