4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 雪压:0.7kN/平方米
  • 地下室功能:其他
  • 参考图纸:11张

附件详情

设计使用年限50年,地下一层,地上四层,结构类型为 底部框架-抗震墙结构,一层及以下为框架-抗震墙结构,一层以上为砖混结构。
框架抗震等级二级、剪力墙抗震等级为三级。
该资料包含: 结构设计说明 ,筏板基础配筋图,基础地基梁配筋图,柱平面定位图,地下室层墙配筋平面图,剪力墙配筋平面图,梁配筋平面图,板配筋平面图,结构平面图, 楼梯详图
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

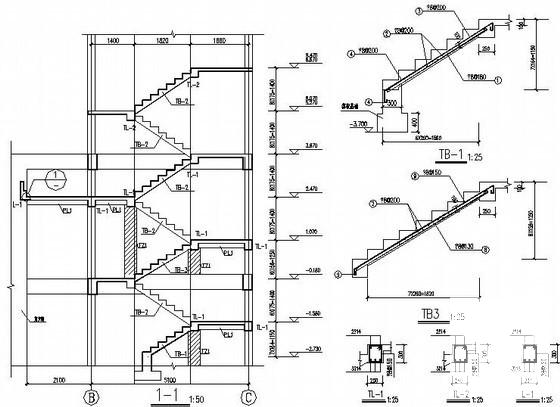

  • 4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋) - 1
    第 1 张图

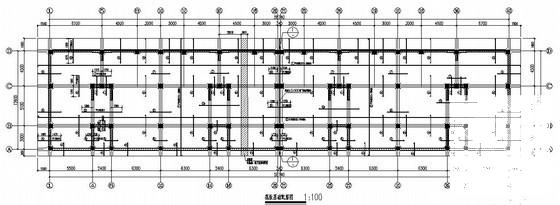

  • 4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋) - 2
    第 2 张图

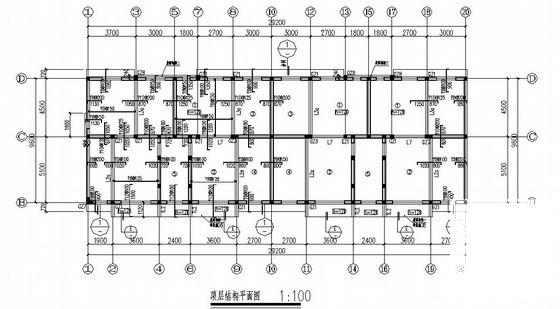

  • 4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋) - 3
    第 3 张图

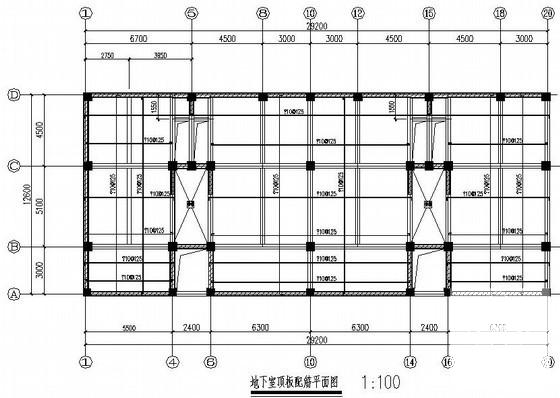

  • 4层筏型基础底框结构住宅楼结构CAD施工图纸(剪力墙配筋) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
