6层独立基础框架住宅楼结构CAD施工图纸(跃层)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

该项目结构体系为框架结构,其建筑结构安全等级为二级。抗震设防烈度为6度;抗震等级:四级,抗震设防类别为丙类。该项目基础采用锥形柱下独立基础。

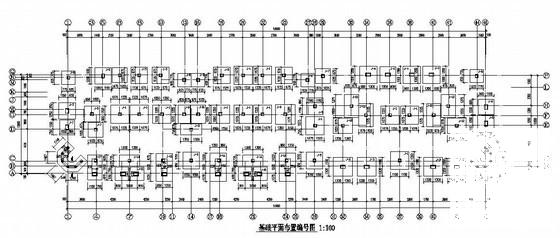

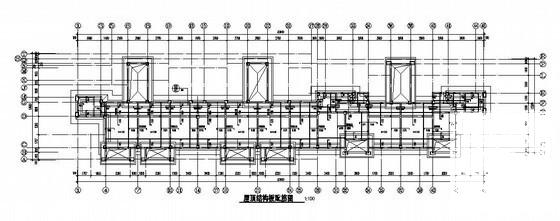

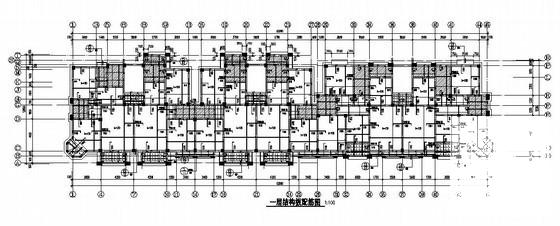

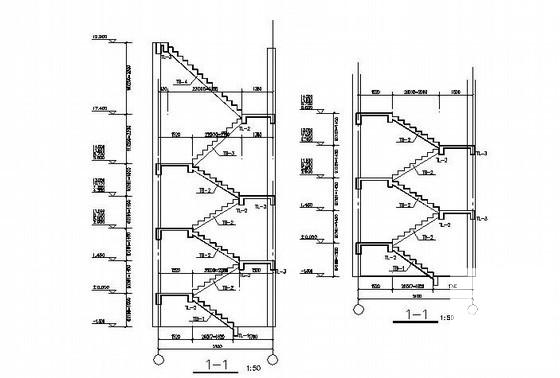

全套图纸13张,包括资料目录、结构专业施工图设计总说明、基础平面布置编号图、地梁配筋图、框架柱平面定位及编号图、结构梁/板配筋图、楼梯结构详图、 节点详图 等。
