城市上两层商业广场给排水施工大样图

  • 设计详细说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间

附件详情

  • 一层平面图
  • 二层平面图
  • 8.00米处平面图
  • 吊顶层平面图
  • 屋顶层平面图
  • 喷淋一层平面图
  • 喷淋系统原理图
  • 喷淋二层平面图
  • 末端试水装置A,B大样
  • 卫生间大样图
  • 给排水系统图
  • 消火栓系统图
  • 雨水系统图
  • 冷凝水系统图
  • 消火栓原理图

附件详情

项目概要:该项目为二层商铺。
设计范围:室内给排水管道设计,室内消火栓管道设计,自动喷淋系统设计,雨水等排水系统设计。本建筑1~2层由市政管网直接供水,室内消火栓10L/s,室外消火栓15L/s,火灾延续时间为2小时。室外消防用水取自市政管网,室内消防用水由地下车库消防泵房供给。 室内污废水合流,室外污废水合流。屋面雨水为重力流外排水系统,室外雨水管直接排至市政雨水管。
,共33张图纸。

二层喷淋平面图

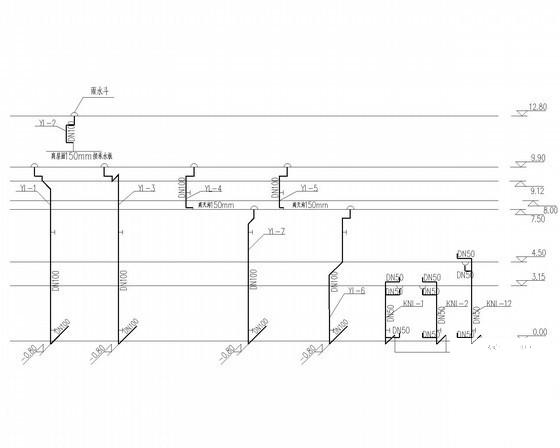

雨水,冷凝水系统图

喷淋系统原理图

二层喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
