69673平米地上5层大学主楼给排水图纸

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑设计面积:69673平方米
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:扩初图
  • 参考图纸:70张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统,中水系统
  • 生产供水设计:纯水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:2年
  • 消火栓用水量室内(L/S):40
  • 项目所在地:福建

附件详情

  • 给排水系统原理图
  • 平面图
  • 喷淋平面图
  • 自动喷水灭火系统原理图
  • 消火栓系统原理图
  • 给排水系统原理图

附件详情

该资料为福建某大学主楼给排水图纸。该项目包括公共教学楼组团(1-2#楼)和公共实验楼组团(4-5#楼)楼,公共教学楼组团(1-2#楼)地上5层,地下1层。总建筑面积69673平方米,其中地上建筑面积52456平方米,地下建筑面积17217平方米,含3956平方米的平战结合甲类六级二等人员掩蔽所,建筑高度22.2米。公共实验楼组团(4-5#楼)地上5层,总建筑面积55634平方米,建筑高度22.2米。
设计范围:给水系统、纯水系统、中水系统、污废水系统、雨水系统、 消防系统
,共70张图。

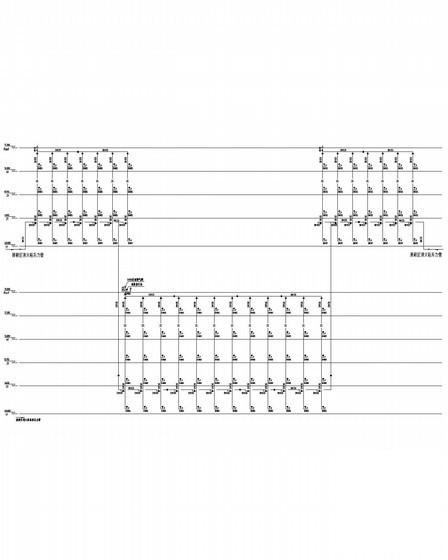

5#楼消火栓系统原理图

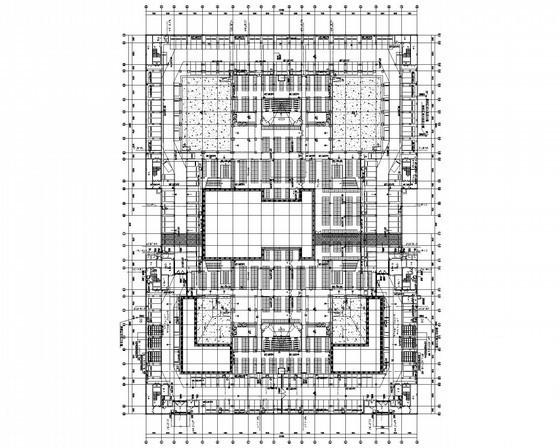

1-2#楼地下一层平面

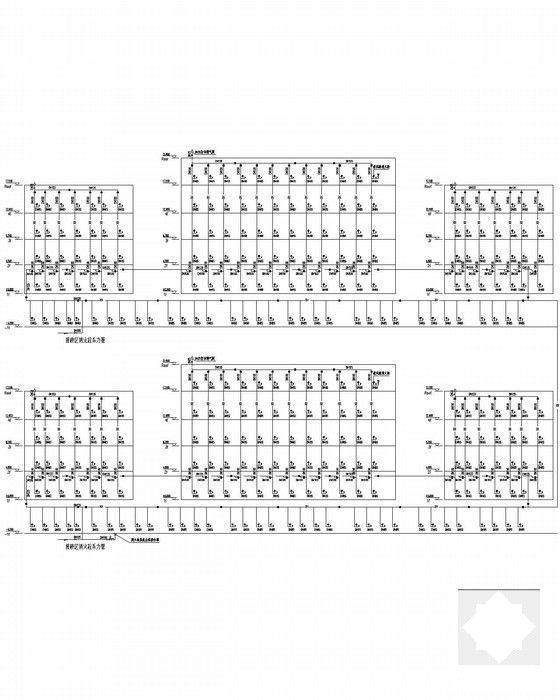

1-2#楼消火栓系统原理图

3#楼二层平面图

3#楼一层喷淋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

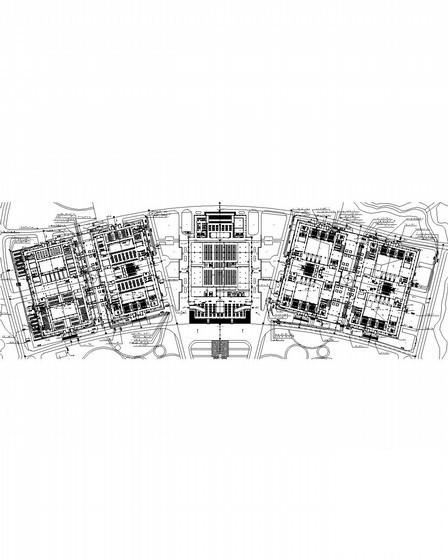

  • 69673平米地上5层大学主楼给排水图纸 - 1
    第 1 张图
  • 69673平米地上5层大学主楼给排水图纸 - 2
    第 2 张图
  • 69673平米地上5层大学主楼给排水图纸 - 3
    第 3 张图
  • 69673平米地上5层大学主楼给排水图纸 - 4
    第 4 张图
  • 69673平米地上5层大学主楼给排水图纸 - 5
    第 5 张图
  • 69673平米地上5层大学主楼给排水图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
