钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :条形基础, 独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 参考图纸:17张
  • 设计年代:近代

附件详情

该项目是新能源汽车股份有限公司大门,共一层,建筑面积245.54平米。钢框架结构,屋面采用有檩体系屋面。柱结构采用箱型钢柱(现场焊接),梁结构采用热轧H型钢,屋面檩条采用冷弯薄壁型钢,基础采用柱下独立基础,墙下条形基础,抗震设防烈度为六度(0.05g)。
结构专业该资料包含:钢 结构设计说明 ,基础平面布置图,柱脚节点 平面布置图 ,柱脚详图,屋面层钢梁布置图,节点详图,梁配筋平面图,板配筋平面图,共计11张图。

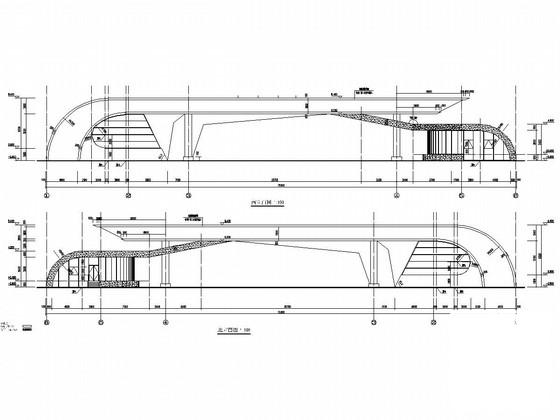

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,门窗表,共计6张图。
分享投稿时间:近几年10月。

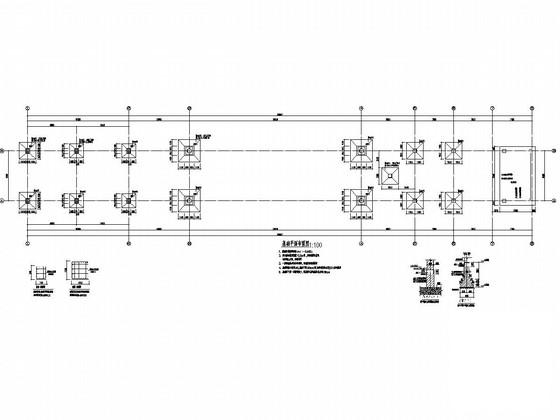

基础平面布置图

屋面层钢梁布置图

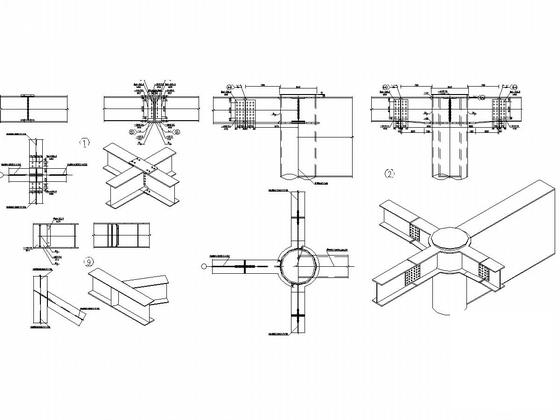

节点详图

梁板柱配筋平面图

一层平面图

柱脚详图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 1
    第 1 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 2
    第 2 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 3
    第 3 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 5
    第 5 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 6
    第 6 张图
  • 钢结构新能源汽车公司大门结构CAD施工图纸(建筑图纸) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
