3层大食堂建筑施工CAD图纸(钢筋混凝土结构)

  • 建筑类别:餐厅食堂
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:10343平方米
  • 建筑高度:16.2m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

1.该项目为广东中大南方教育xxx限公司新建的中xx方学院G-1食堂
2.该食堂高15.80米,3层,建筑面积为10343平方米(其中半地下商铺面积为803.60平方米)(计入容积率的建筑面积为10343平方米)
3.该项目采用钢筋混凝土结构兴建,耐久年限为二级,耐火等级为二级,属多层建筑。
4.该项目坐标系采用西安坐标系,设计标高采用黄海高程系统,食堂部分设计标高0.000相当于绝对标高94.500米。半地下商铺设计标高0.000相当于绝对标高90.30


平面

总图

节点详图

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

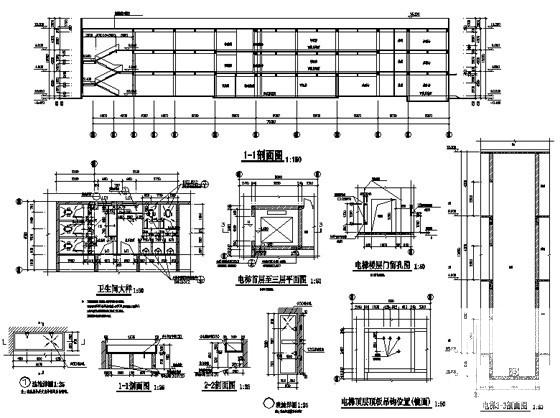

  • 3层大食堂建筑施工CAD图纸(钢筋混凝土结构) - 1
    第 1 张图

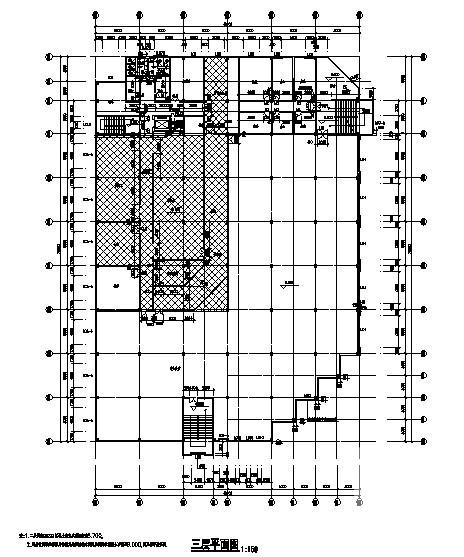

  • 3层大食堂建筑施工CAD图纸(钢筋混凝土结构) - 2
    第 2 张图

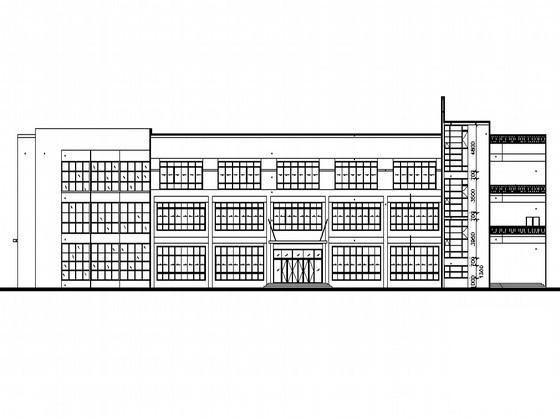

  • 3层大食堂建筑施工CAD图纸(钢筋混凝土结构) - 3
    第 3 张图

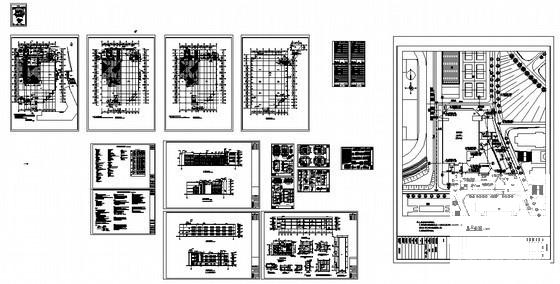

  • 3层大食堂建筑施工CAD图纸(钢筋混凝土结构) - 4
    第 4 张图

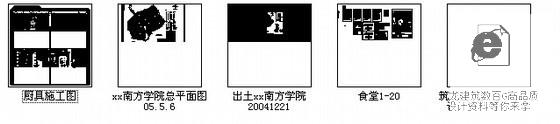

  • 3层大食堂建筑施工CAD图纸(钢筋混凝土结构) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
