单层钢结构小汽车库结构CAD施工图纸(建筑图纸)

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该项目是钢结构小汽车库项目,为门式刚架结构,占地面积:226.72平方米,建筑设计面积:226.72平方米,建筑层数为一层,总高度为4米,双坡钢结构(门刚),跨度为8mm,柱距为3.6m;屋面彩钢压型夹心板(复合型),墙面彩钢夹心板,采用柱下独基础,基础设计等级为丙级。
结构图纸:钢 结构设计说明 ,基础平面布置图,锚栓 平面布置图 ,墙梁墙柱拉条隅撑施工图,屋面檩条拉条拉条隅撑施工图,屋面支撑系杆施工图共计11张图。

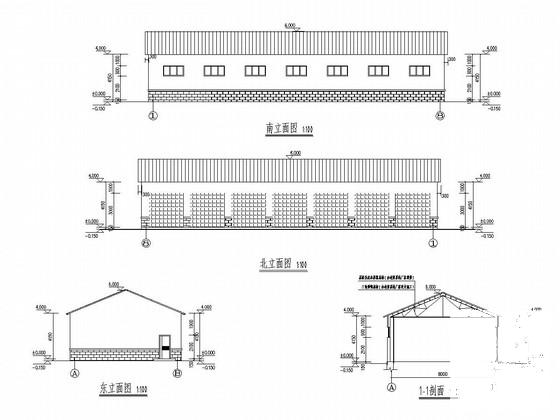

建筑图纸:建筑设计说明,一层平面图,屋面排水示意图,门窗表,内装修表,墙身详图,剖面图等共计5张图。
分享投稿时间:近几年5月。

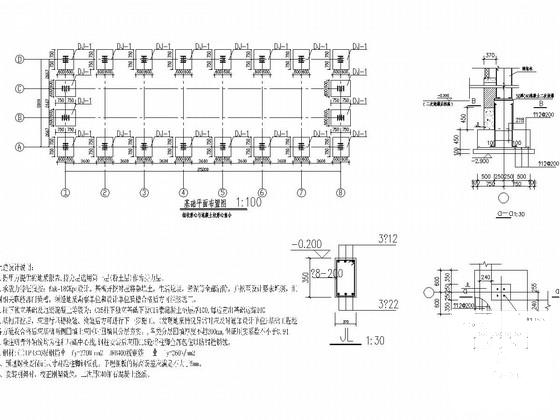

基础图

锚栓平面布置图

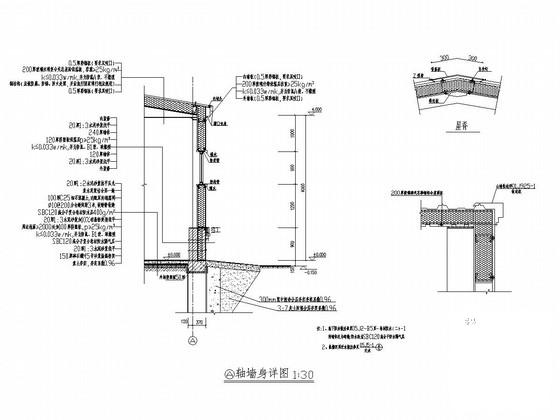

墙身详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层钢结构小汽车库结构CAD施工图纸(建筑图纸) - 1
    第 1 张图
  • 单层钢结构小汽车库结构CAD施工图纸(建筑图纸) - 2
    第 2 张图
  • 单层钢结构小汽车库结构CAD施工图纸(建筑图纸) - 3
    第 3 张图
  • 单层钢结构小汽车库结构CAD施工图纸(建筑图纸) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
