4层教学楼建筑CAD施工图纸

  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:哈佛红
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:14张
  • 建筑设计面积:1734.48平方米
  • 占地面积:407.22平方米
  • 建筑高度:14.75m
  • 建筑地上层数:4层
  • 设计效果图:无

附件详情

占地面积:407.22平方米,
总建筑设计面积:1734.48平方米,
建筑高度:14.75米,
建筑层数:4层,
建筑朝向:东向南35度
含建筑平面图、立面图、剖面图、 节点详图 和设计说明,共14张图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

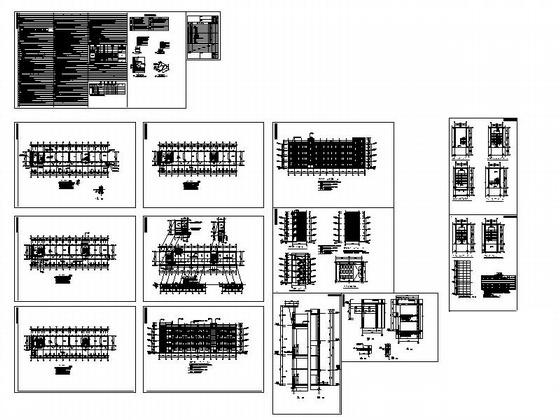

  • 4层教学楼建筑CAD施工图纸 - 1
    第 1 张图

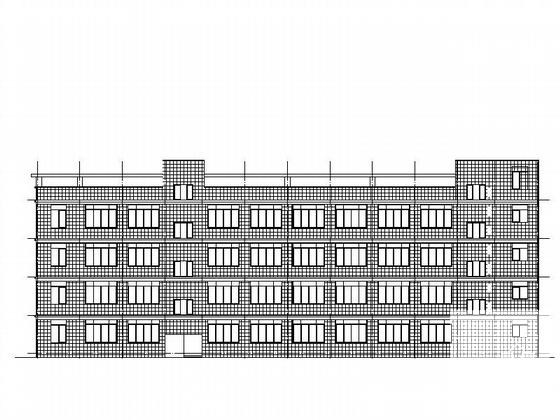

  • 4层教学楼建筑CAD施工图纸 - 2
    第 2 张图

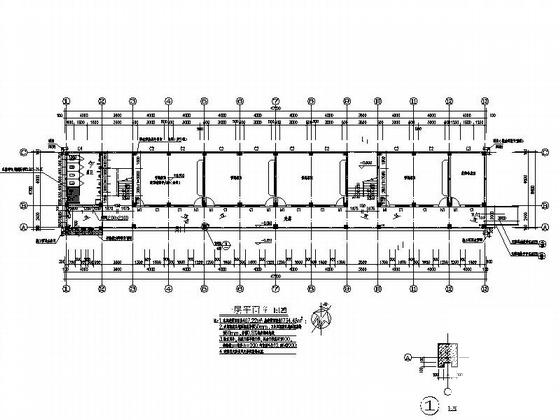

  • 4层教学楼建筑CAD施工图纸 - 3
    第 3 张图

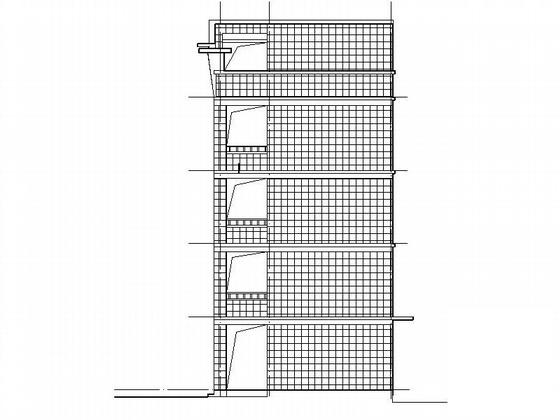

  • 4层教学楼建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
