带悬挑造型全钢结构设备厂房建筑结构CAD施工图纸（独立基础）

附件详情

该项目是一层门式刚架轻型房屋钢结构工程，设4台10T电动单梁吊车。车间建筑高度为10.530m，建筑面积为5118.00平方米，7度设防，独立基础，基础设计等级为丙级。

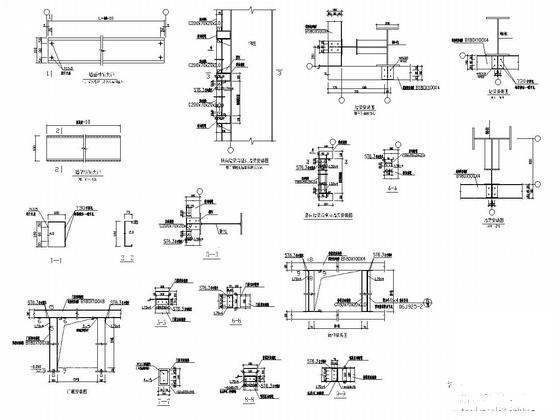

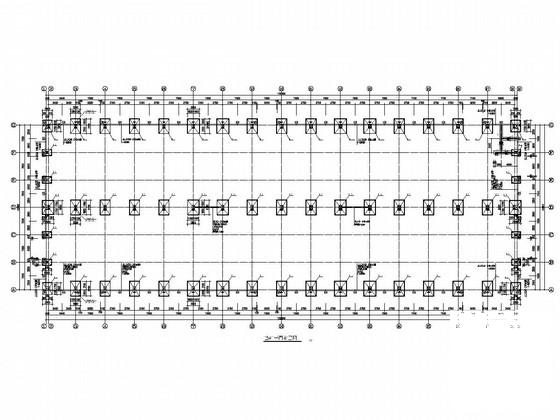

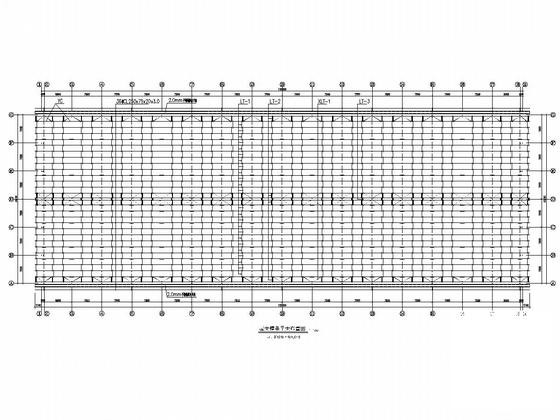

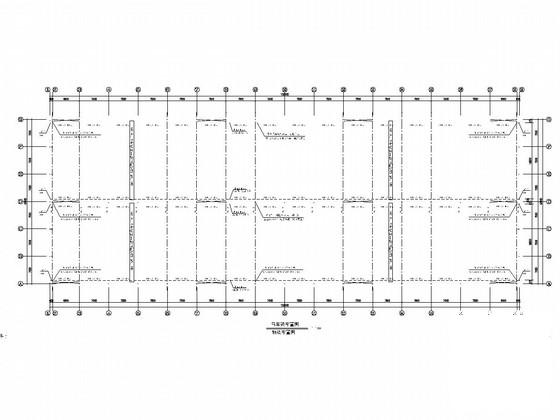

结构专业该资料包含： 结构设计说明 ，基础平面布置图，基础详图，钢架图，柱间支撑布置图，屋面支撑平面布置图，吊车梁布置图，钢轨布置图，屋面檩条 平面布置图 ，墙梁布置图等共计15张图。

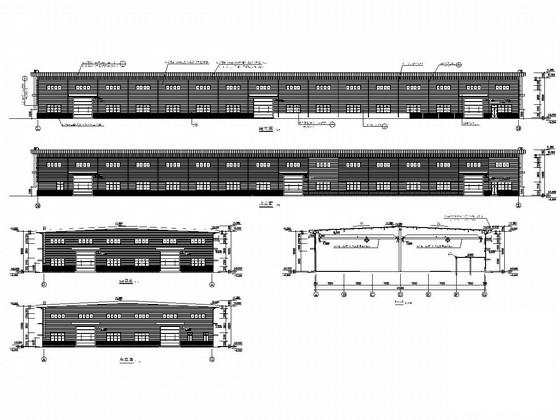

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图，门窗表， 节点详图 ，卫生间详图，共计7张图。
分享投稿时间：近几年12月。
