地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书)

  • 建筑类别:工业建筑
  • 建筑高度类型:高层建筑
  • 建筑地上层数:10层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该项目为安徽某钢框架的车间厂房,地上10层,地下2层,建筑高度为47.8米,基础采用筏形基础,7度设防。
该资料包含: 结构设计说明 、筏形基础梁板配筋图、墙柱 平面布置图 、梁配筋图、板配筋图、钢 结构设计说明 、锚栓、钢柱布置图、结构布置图、墙面檩条布置图、钢柱脚布置图、柱脚连接详图、 楼梯详图 等共21张图纸。
含有主框架计算文件、节点计算、连续梁、外墙、楼梯、牛腿等计算书共24页计算书。

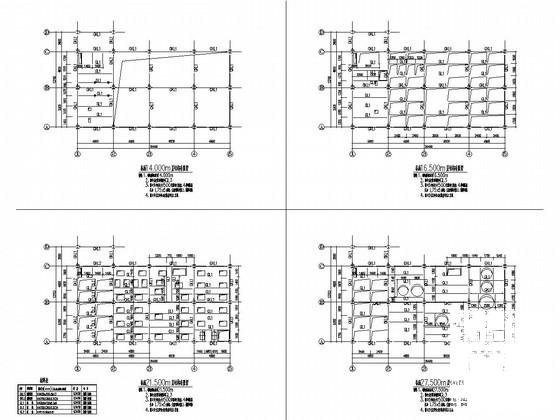

标高14m/16.5m层结构布置图

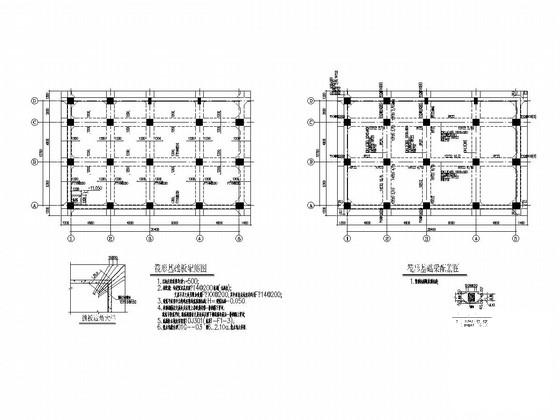

筏形基础板配筋图

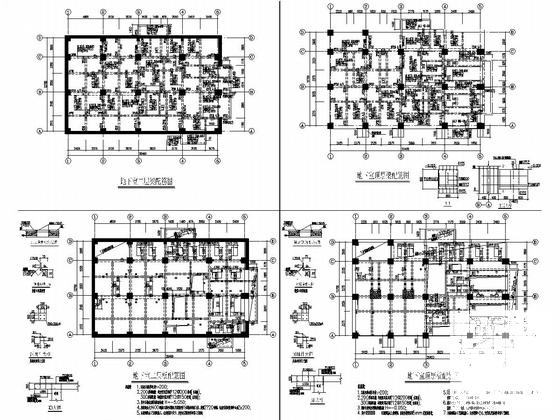

地下室顶层/二层梁板配筋图

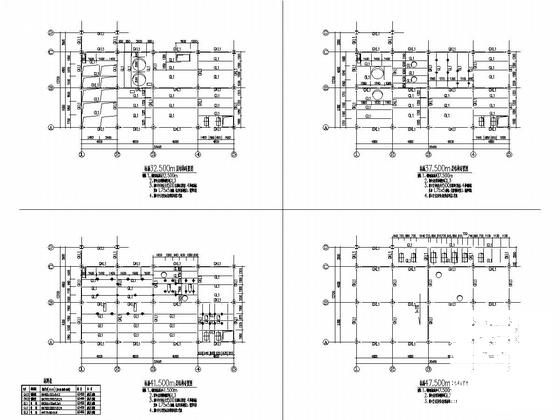

标高41.5m/47.5m层结构布置图

A轴/B轴结构立面图

轴墙面檩条布置图

屋面檩条布置及檩条连接详图

1#楼梯详图(地上部分)

墙柱平面布置图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 1
    第 1 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 2
    第 2 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 3
    第 3 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 4
    第 4 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 5
    第 5 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 6
    第 6 张图
  • 地上10层钢框架结构车间厂房结构CAD施工图纸(的计算书) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
