12层供水公司营业大楼中央空调设计图纸

附件详情

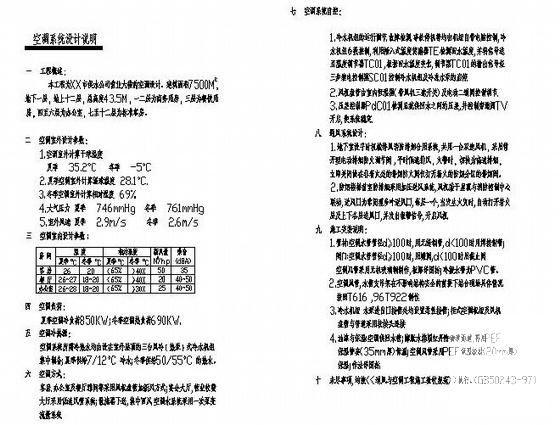

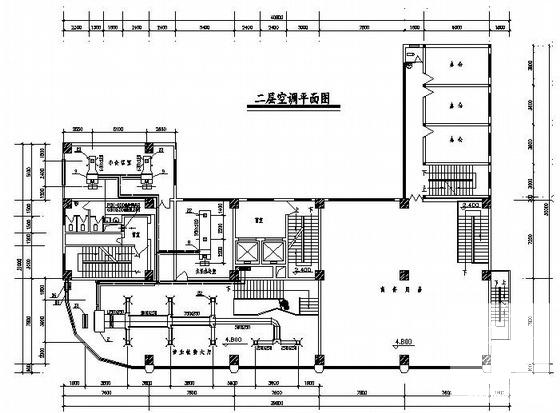

该项目为XX市供水公司营业大楼的空调设计。建筑面积7500M,地下一层,地上十二层,总高度43.5M,一二层为商务用房,三层为餐饮用房,四至六层为办公室,七至十二层为标准客房。

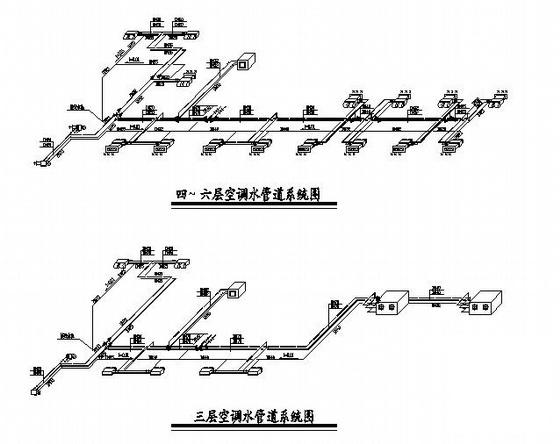

空调系统所需冷热水均由设在室外屋顶的三台风冷(热泵)式冷水机组集中制备;夏季供给7/12C 冷水;冬季供给50/55C 的热水。客房.办公室及餐厅雅间等采用风机盘管加新风方式;宴会大厅,营业收费大厅采用低速风管系统;散流器下送,集中回风.空调水系统采用一次泵变流量系统.
地下室设平时机械排风消防排烟合用系统,共用一台双速风机;防烟楼梯前室防排烟采用加压送风系统。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 空调设计公司 - 1
    空调设计公司 - 1
  • 空调设计公司 - 2
    空调设计公司 - 2
  • 空调设计公司 - 3
    空调设计公司 - 3
  • 空调设计公司 - 4
    空调设计公司 - 4
以上是部分截图,请下载附件后查看完整高清内容
