现代幕墙式多层商业建筑施工CAD图纸

  • 商业聚合形态:“体”式
  • 建筑类别:大型综合商场
  • 建筑高度类型:多层建筑
  • 幕墙面板材料:玻璃幕墙
  • 图纸设计深度:施工图
  • 项目所在地:四川
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0
  • 参考图纸:27张
  • 设计年代:近代
  • 建筑设计面积:29018.93平方米
  • 建筑密度:23.2%
  • 地上层数:5层
  • 地下层数:1层
  • 设计效果图:无

附件详情

项目概要:建筑工程等级为一级,设计使用年限为50年,耐火等级为一级,抗震设防等级为7度,建筑设计结构形式为框架结构。
该资料包含:设计说明、总平图、各层平面图、立面图、剖面图、 节点详图 、经济指标等。

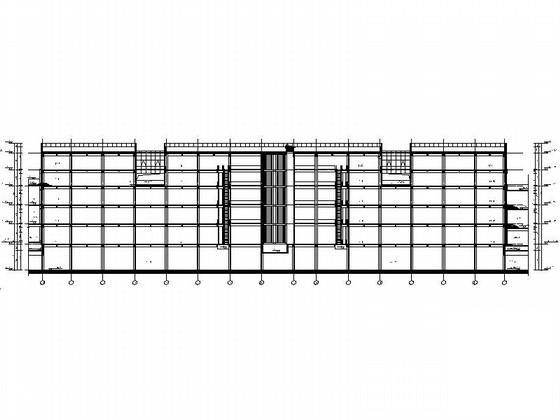

现代幕墙式多层商业剖面图

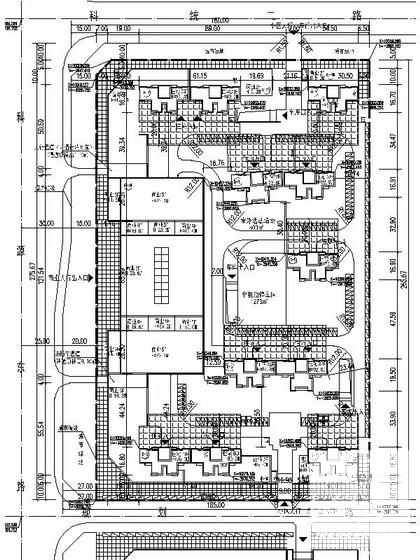

现代幕墙式多层商业总平图

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 现代幕墙式多层商业建筑施工CAD图纸 - 1
    第 1 张图
  • 现代幕墙式多层商业建筑施工CAD图纸 - 2
    第 2 张图
  • 现代幕墙式多层商业建筑施工CAD图纸 - 3
    第 3 张图
  • 现代幕墙式多层商业建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
