精美2层小型别墅建筑CAD施工图纸

  • 图纸设计深度:施工图
  • 建筑设计面积:1#楼419平方米,2#楼284平方米平方米
  • 占地面积:1#楼2069平方米,2#楼137平方米平方米
  • 建筑高度:8.6 米米
  • 建筑层数:2 层
  • 设计效果图:无

附件详情

这份参考资料为某二层小型别墅 建筑施工 图(1#2#楼)
总建筑设计面积:1#楼419平方米,2#楼284平方米,建筑设计结构形式:砖混结构,层数:2 层,建筑高度:8.6 米
这份参考资料包括资料目录、设计说明、工程作法、门窗表、各层建筑平面图、立面、剖面图、卫生间详图、厨房详图、墙身大样、檐口作法等,共8张图纸
设计功能包括:客厅、厨房、餐厅、洗衣房、工人房、储藏、主卧、次卧、书房、露台等

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

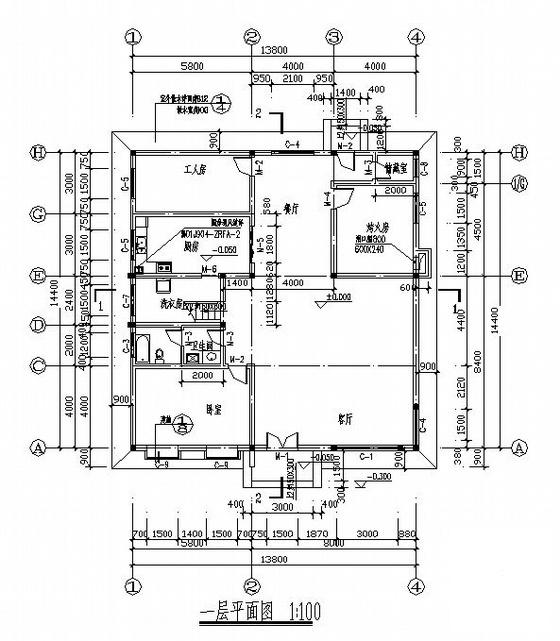

  • 精美2层小型别墅建筑CAD施工图纸 - 1
    第 1 张图

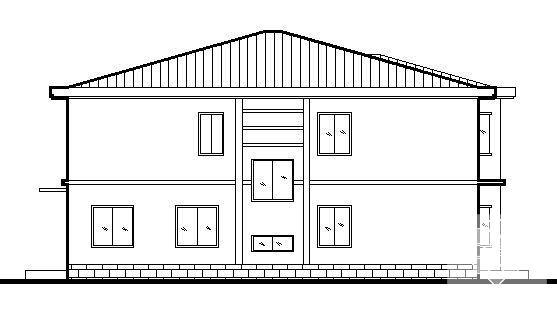

  • 精美2层小型别墅建筑CAD施工图纸 - 2
    第 2 张图
  • 精美2层小型别墅建筑CAD施工图纸 - 3
    第 3 张图
  • 精美2层小型别墅建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
