B102型别墅建筑CAD图纸

  • 图纸设计深度:扩初
  • 其它专业图纸:结构
  • 建筑面积(平方米):358
  • 占地面积(平方米):195
  • 建筑高度(米):10.5
  • 建筑层数:2
  • 设计效果图:无

附件详情

该资料为B102型别墅建筑结构方案图
工程建筑面积约为:358平方米、建筑设计结构形式为:砖混结构、层数为: 2层、高度为: 10.5米
这份参考资料包括资料目录、图纸说明、各层建筑平面、立面、剖面图、檐口作法等,共7张图纸
设计功能包括:书房、套房、卧室、车库等。

另包括配套结构方案图

2

2

3

3

4

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

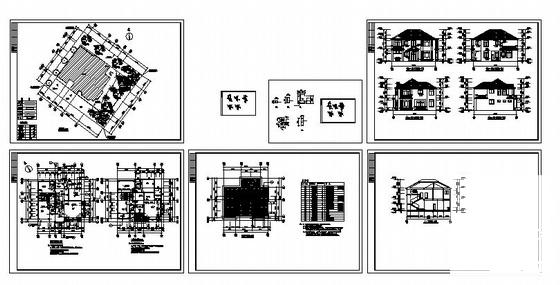

  • B102型别墅建筑CAD图纸 - 1
    第 1 张图

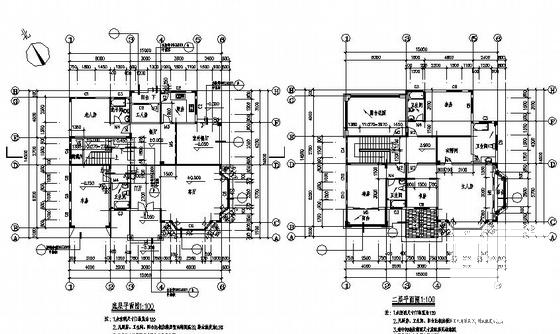

  • B102型别墅建筑CAD图纸 - 2
    第 2 张图

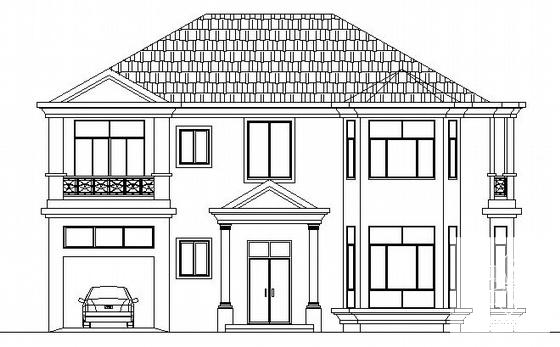

  • B102型别墅建筑CAD图纸 - 3
    第 3 张图
  • B102型别墅建筑CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
