6层商住楼建筑结构设计方案CAD施工图纸

  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 设计效果图:无

附件详情

该资料为某六层商住楼建筑结构设计图
工程建筑面积约为:6000平方米、占地面积1000 m2,层数为: 6层、高度为: 24.21米,采用框架结构,柱下独立基础,设计基准期50年,结构安全等级为二级,抗震设防烈度为7度。
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图等,共9张图纸
设计功能包括:商铺、客厅、厨房、卧室等。

包括结构、 建筑施工 图、及计算书等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

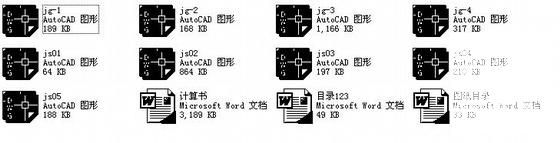

  • 6层商住楼建筑结构设计方案CAD施工图纸 - 1
    第 1 张图

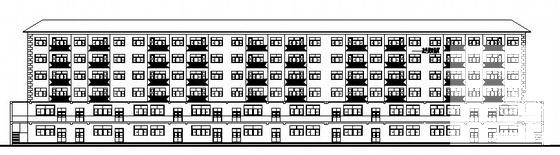

  • 6层商住楼建筑结构设计方案CAD施工图纸 - 2
    第 2 张图

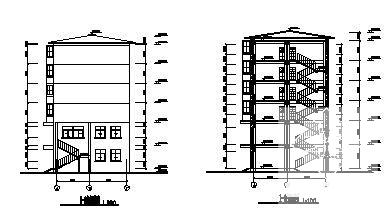

  • 6层商住楼建筑结构设计方案CAD施工图纸 - 3
    第 3 张图

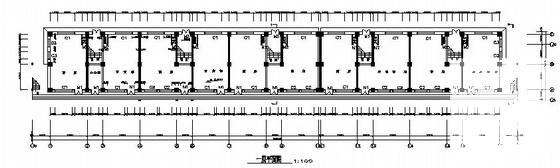

  • 6层商住楼建筑结构设计方案CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
