2层欧式别墅建筑CAD施工图纸

  • 别墅设计类别: 独栋别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:18张
  • 建筑设计面积:624.56平方米
  • 建筑高度:7.60m
  • 地上层数:2层
  • 地下层数:1层
  • 地下室建筑设计面积:90.37平方米
  • 设计效果图:无

附件详情

该项目为某二层欧式风格小别墅 建筑施工 图。
别墅高两层,另设置一层地下室。建筑总面积624.56平方米。
其中地上434.19平方米 ,地下190.37平方米。建筑檐口高度7.60米。
该项目为多层建筑。建筑耐火等级二级;屋面防水等级二级,地下室防水等级二级;抗震烈度七度。设计使用年限50年。
该资料包括101栋别墅的单体设计及外部装修。住宅户内均为毛坯,由用户自理,装修时不得擅自改变建筑结构。户内门仅为洞口尺寸,厨房、卫生间设备也仅提供设备安装的位置,除在地下室卫生间安装大坐便器和污洗池外,其他设备均由用户自理。
图纸内容包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共十八张图纸
设计功能包括:车库、家庭室、客房、厨房等


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

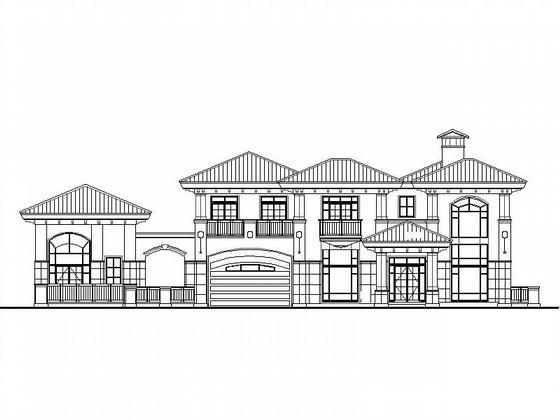

  • 2层欧式别墅建筑CAD施工图纸 - 1
    第 1 张图

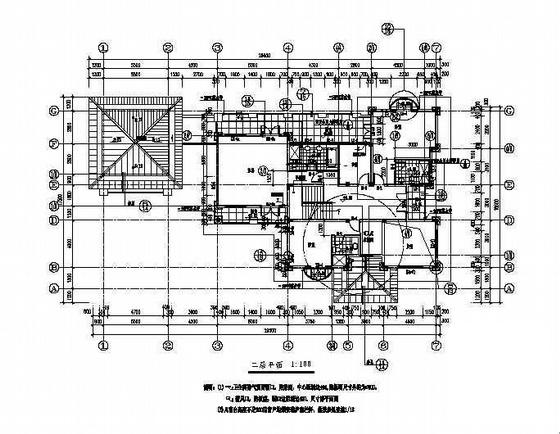

  • 2层欧式别墅建筑CAD施工图纸 - 2
    第 2 张图

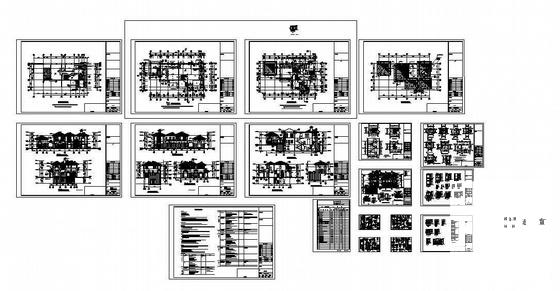

  • 2层欧式别墅建筑CAD施工图纸 - 3
    第 3 张图

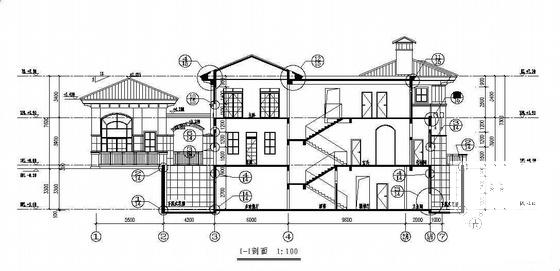

  • 2层欧式别墅建筑CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
