3层砌体结构别墅建筑施工CAD图纸

  • 别墅设计类别: 联排别墅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目所在地:江苏
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:16张
  • 建筑设计面积:948.8平方米
  • 占地面积:319.2平方米
  • 建筑高度:11.7m
  • 地上层数:3层
  • 设计效果图:无

附件详情

别墅施工图
建筑设计面积:948.8平方米,
建筑基底面积:319.2平方米,
建筑层数:3层,
建筑高度:11.7米,
结构类型:砖混结构
含建筑平面图、立面图、剖面图、 节点详图 和设计说明,共16张图纸

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

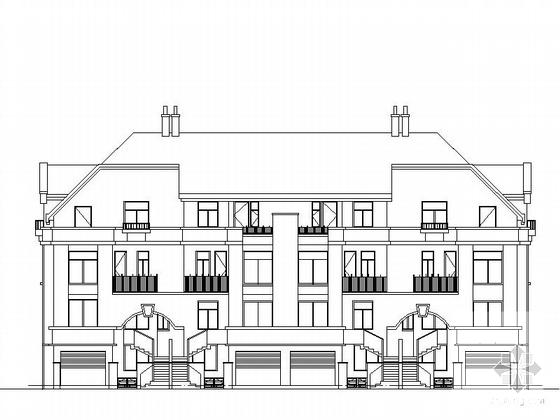

  • 3层砌体结构别墅建筑施工CAD图纸 - 1
    第 1 张图

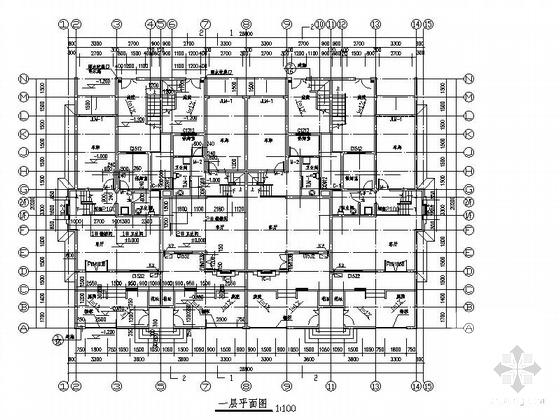

  • 3层砌体结构别墅建筑施工CAD图纸 - 2
    第 2 张图

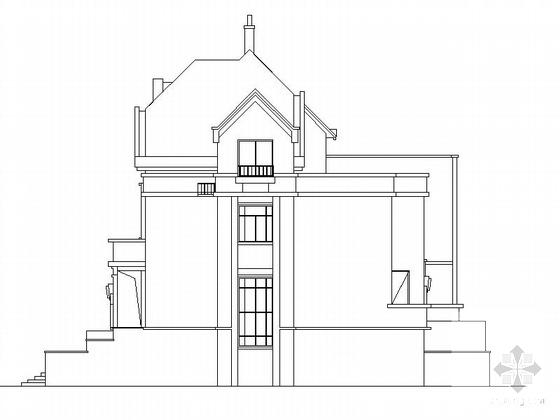

  • 3层砌体结构别墅建筑施工CAD图纸 - 3
    第 3 张图

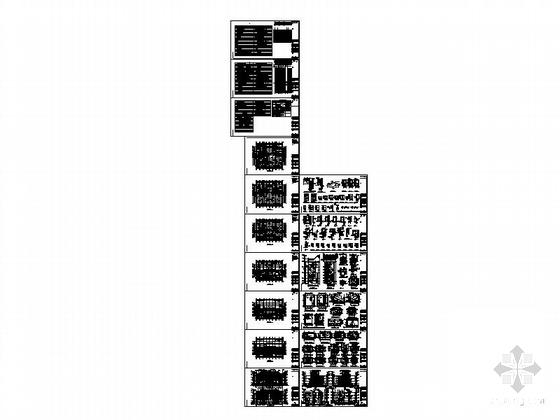

  • 3层砌体结构别墅建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
