框架剪力墙结构26层住宅商业综合楼建筑施工套CAD图纸（4号楼）
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架剪力墙
- 图纸设计深度：施工图
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 地上层数：26层
- 地下层数：2层
- 地下室功能：车库,设备用房
- 设计效果图：无
附件详情
、项目名称：美岸xx二期
2、建设单位：宜昌市xx业有限公司
3、建设地点：宜昌市西xxx江大道东南交汇处
4、建设规模及主要内容：
xx位于宜昌市中心城区西陵一路以xx以东交汇处，该资料包括4#楼26层、5#楼15层及一层地下室。
地下室设停车场及设备用房，一、二层为休闲商业，居委会办公。三至二十六层为住宅。
5、设计等级标准：工程设计等级为一级；高层建筑火灾危险性为一类；耐火等级为一级；屋面防水等级为二级；地下室的防水等级为二级。结构为框架剪力墙结构；抗震设防烈度六度；

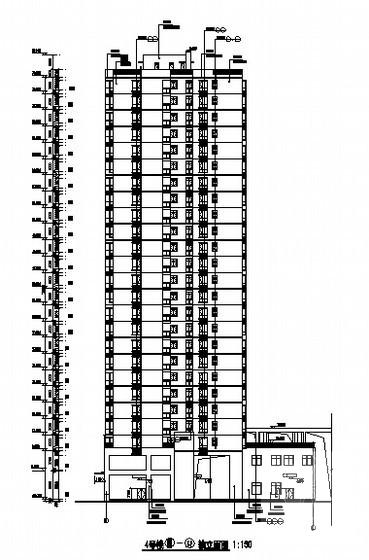

剖面
总图

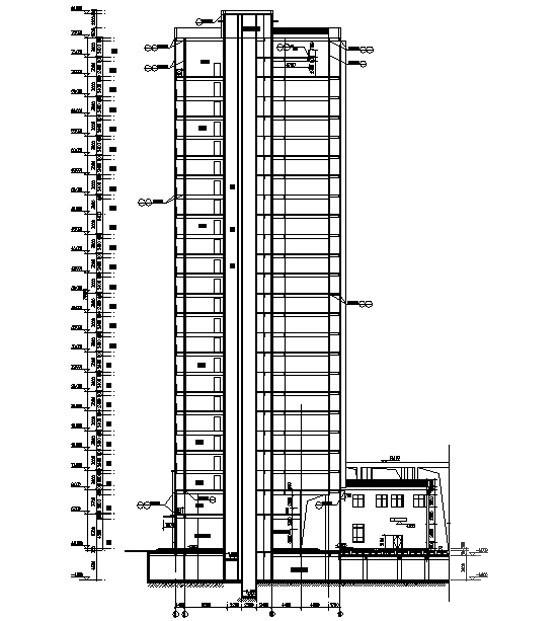

剖面图

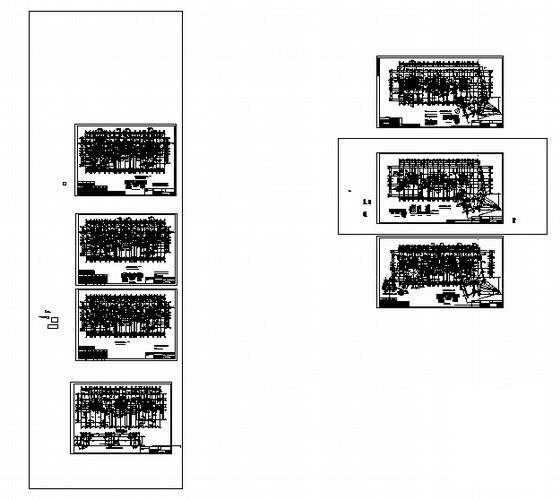

三层平面图
