22层钢筋混凝土结构酒店电气施工图纸

  • 建筑类别:酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:71张
  • 地下室用途:车库,其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线广播:火灾应急
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计: 供配电系统 ,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
  • 弱电设计: 火灾自动报警系统 ,出入口控制系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

该项目地下一层为停车库及设备用房,地上一~三层为裙房,其中酒店楼为二十层,公寓楼二十二层。
设计包括:变电所;220/380V配电系统;正常照明及应急 照明系统 ;电气物防雷、接地系统及安全措施;电话布线系统;有线电视系统;网络布线系统;公寓楼设多功能访客可视对讲门禁系统;电气漏电火灾监控报警系统等

图2

图5

图6

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

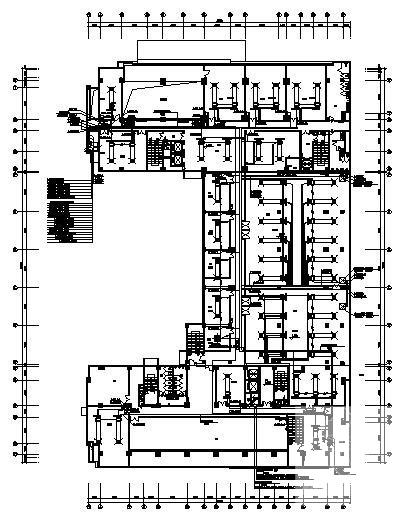

  • 钢筋混凝土结构施工 - 1
    钢筋混凝土结构施工 - 1

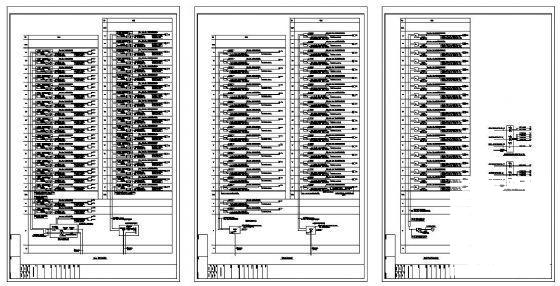

  • 钢筋混凝土结构施工 - 2
    钢筋混凝土结构施工 - 2

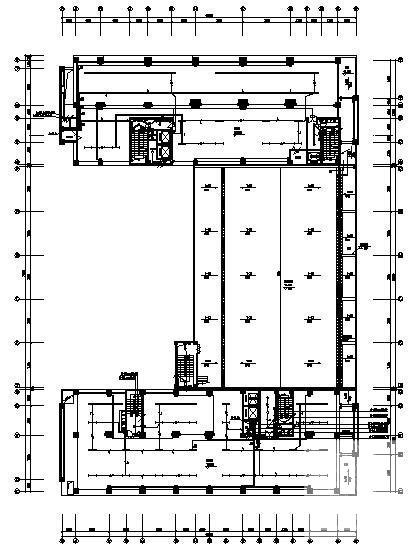

  • 钢筋混凝土结构施工 - 3
    钢筋混凝土结构施工 - 3

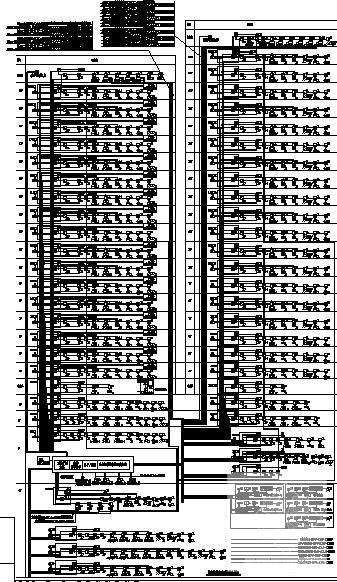

  • 钢筋混凝土结构施工 - 4
    钢筋混凝土结构施工 - 4

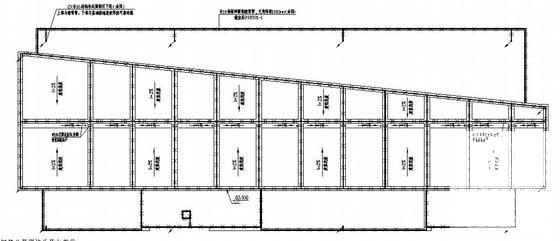

  • 钢筋混凝土结构施工 - 5
    钢筋混凝土结构施工 - 5
以上是部分截图,请下载附件后查看完整高清内容
