新中式现代小区住宅楼建筑施工CAD图纸（节能设计）

资料简介
赚取积分

住宅类型（型体）：塔式（一梯4户以下）
商业：无
建筑高度：高层建筑
图纸设计深度：施工图
项目地址：山东
图纸设计风格：中式风格
图纸设计流派：新中式
图纸设计格式：天正建筑CAD 7.0,CAD2000
建筑面积：27800平方米
建筑高度：51.75m
地上层数：18层
效果图：无

附件详情

该项目为潍坊市紫瑞园小区1号楼
地上总高度51.75米
总建筑面积27800平方米
每个防火分区均设有2~4个疏散楼梯，疏散距离满足疏散要求。
建筑结构形式为：钢筋混凝土短肢剪力墙结构
抗震设防烈度：6
层数为：18 层
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等

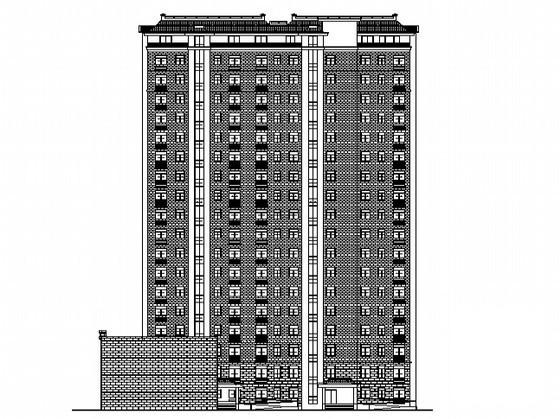

立面

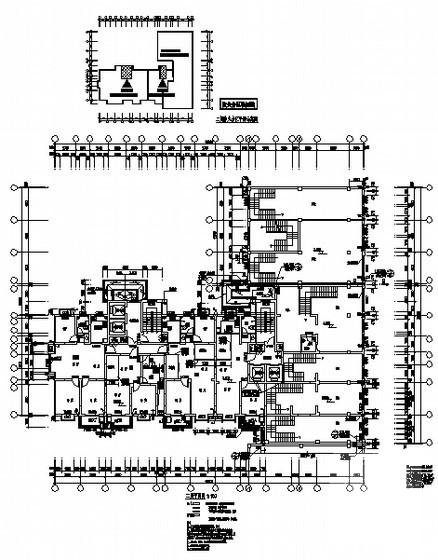

平面

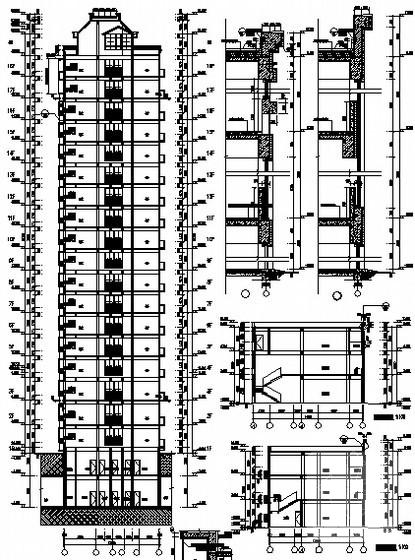

立面

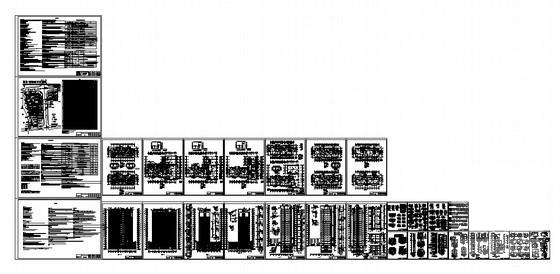

总图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2022-08-07
评论次数：0

浏览次数：0
文件大小：2.15 MB

收藏次数：0
文件名称：附件-995898855597006859785.rar
