中心园园舍及户外活动场地改造工程施工图纸-电cad布置图

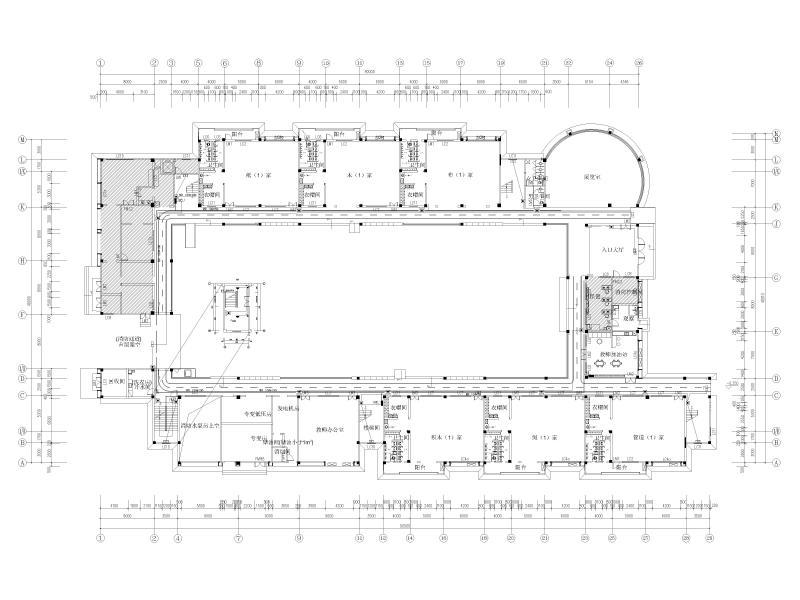

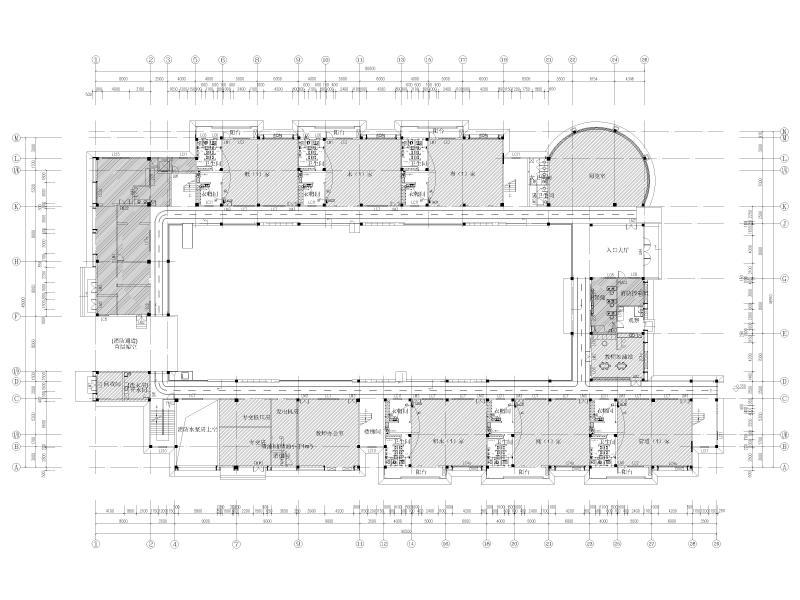

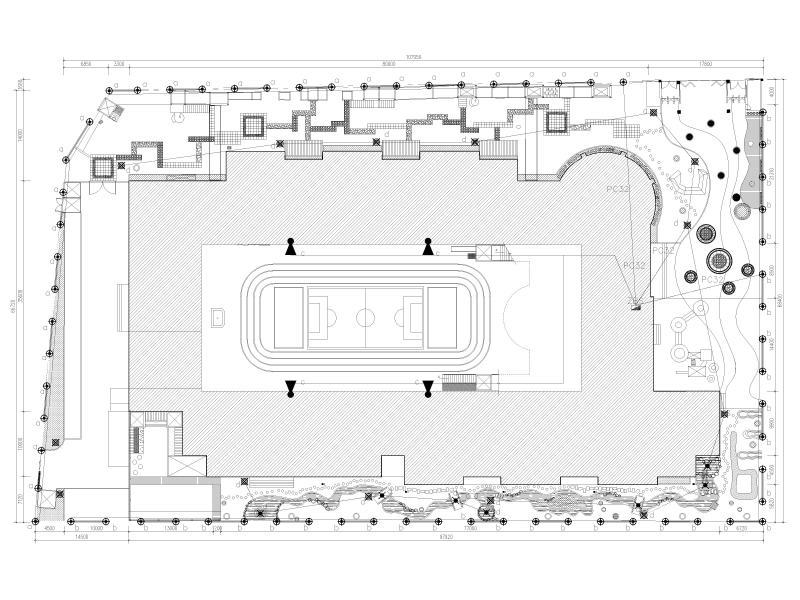

设计总说明:1、项目概要:该项目为广州省中心园园舍及户外活动场地改造电气施工图;设计范围:一至三层室内空间及户外活动场地改造。装修面积:4228平方米。2、设计范围:该项目采用220/380V,三相四线制供电。电源采用YJY-1/0.6kV型电力电缆引至层间用电总箱,由设于工程配电房引来。部分资料展示:二层开关布置图.jpg户外电气布置图.jpg首层插座布置图.jpg首层开关布置图.jpg首层疏散
