训练场钢网架结构施工图纸2019+22Pcad平面布置图
题目：训练场钢网架结构施工图2019+22P格式：CAD图纸页数：22P简介：该项目为训练场网架结构，建筑结构安全的等级为二级，本建筑物主体结构设计使用年限为50年。网架的形式：螺栓球节点，四角锥，支撑于下部砼柱上。基本风压: 0.30kN/m2,地面粗糙度为B类，基本雪压: 0.35kN/m2，抗震设防烈度：6度。目录：钢结构网架设计总说明、总平面图、一层平面图、屋顶平面图、基础平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

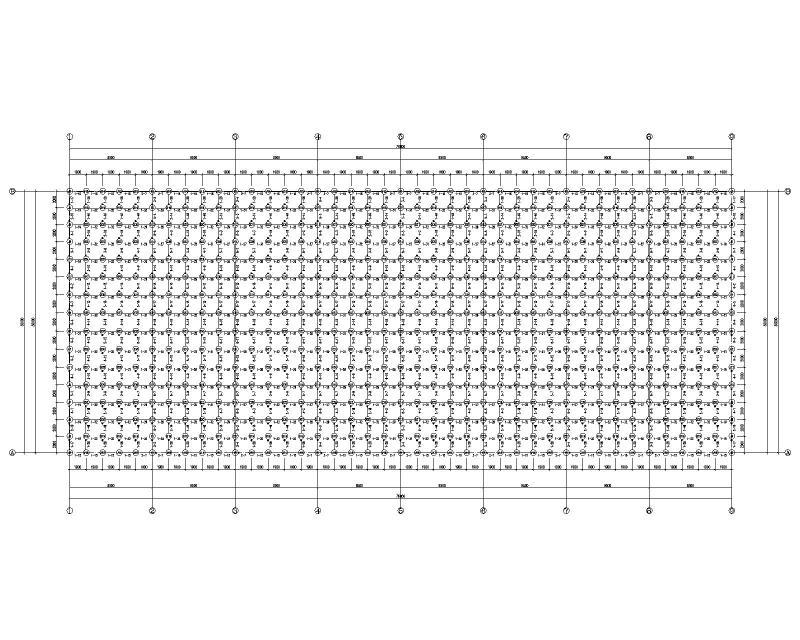

第 1 张图 -

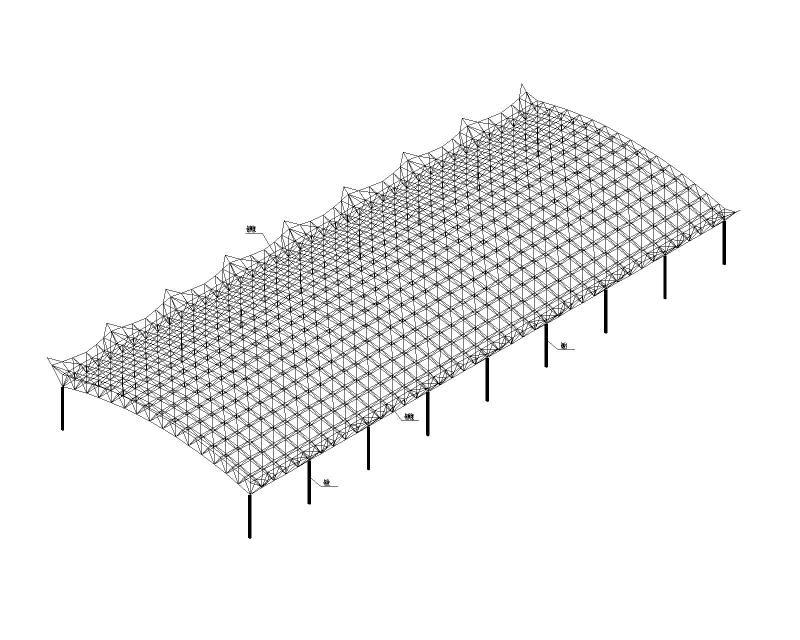

第 2 张图 -

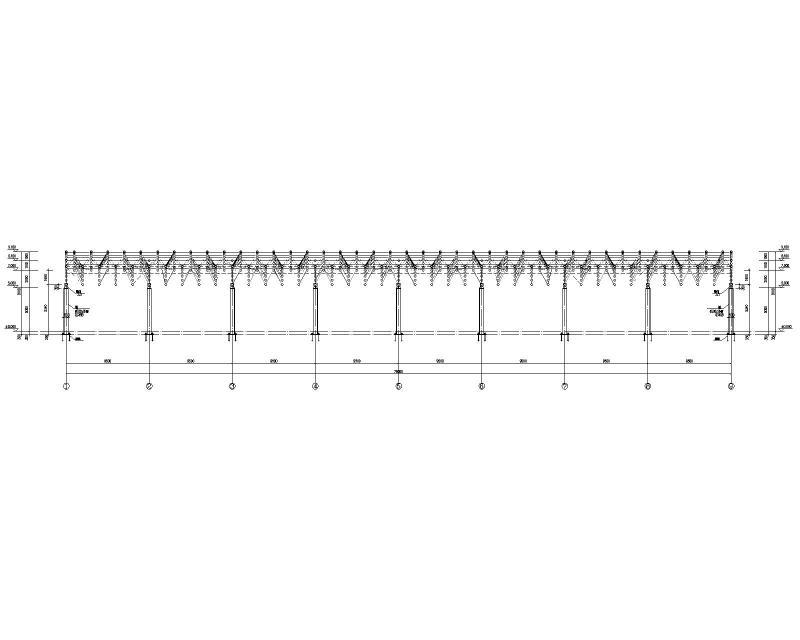

第 3 张图 -

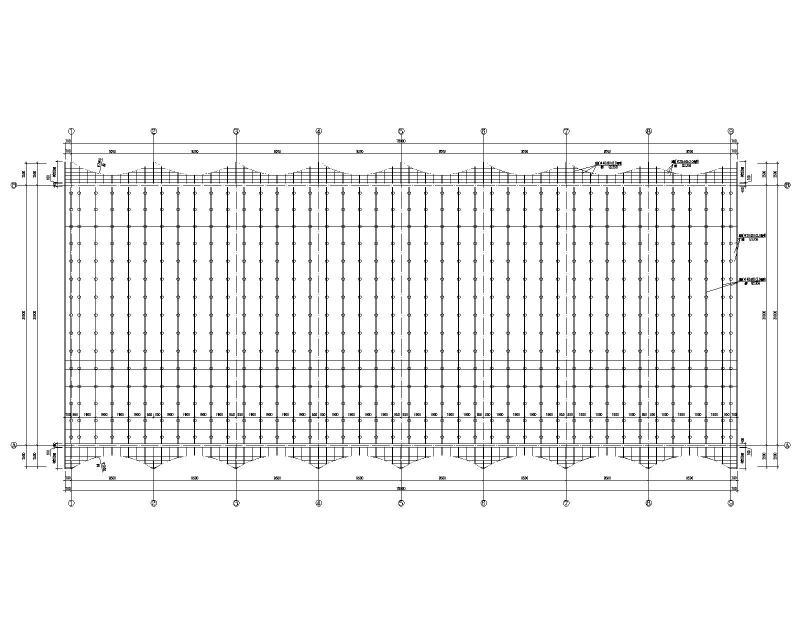

第 4 张图 -

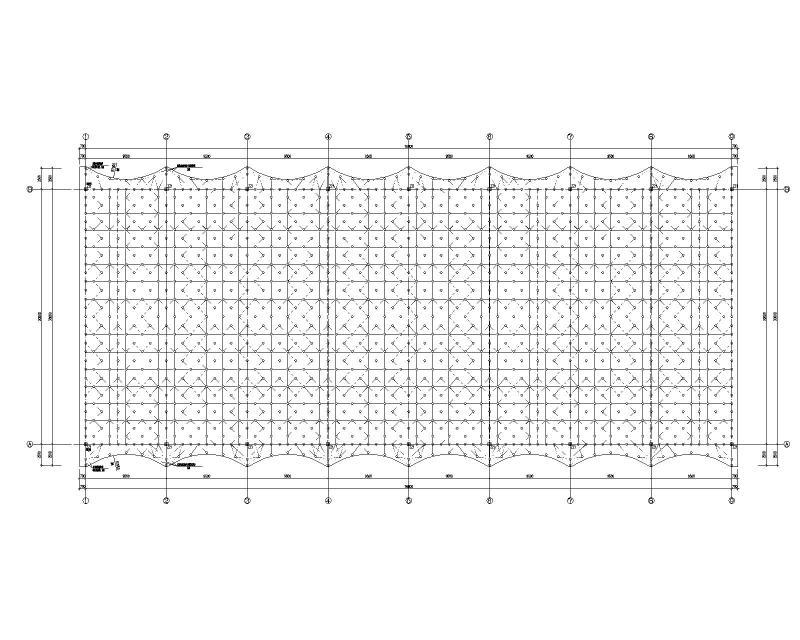

第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-06-06
- 评论次数：0
- 浏览次数：0
- 文件大小：5.17 MB
- 收藏次数：0
-
文件名称：
附件-996575588099759655.zip
