24层公租房1号楼结构布置图

  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:24层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,其他结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:20张
  • 设计年代:近代
该附件为: 24层 部分框支剪力墙结构 公租房结构施工图(2020+20p) ,格式为CAD版本。
一、项目概要:
建筑高度74.9m;地上主楼层数24层,地上各层层高3m,建筑结构选型为部分框支剪力墙结构,基础类型:人工挖孔灌注桩基础。
二、资料目录:
结构设计总说明1~2,项目危大工程清单,人工挖孔灌注桩说明及大样,基础平面结构布置图,1#楼-0.300~5.350墙柱结构施工图,1#楼5.350梁平法施工图,1#楼5.350板平法施工图,1#楼屋面梁平法施工图,1#楼屋面板平法施工图,1#楼楼梯间竖向结构布置图等共计20张。
三、相关图片:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

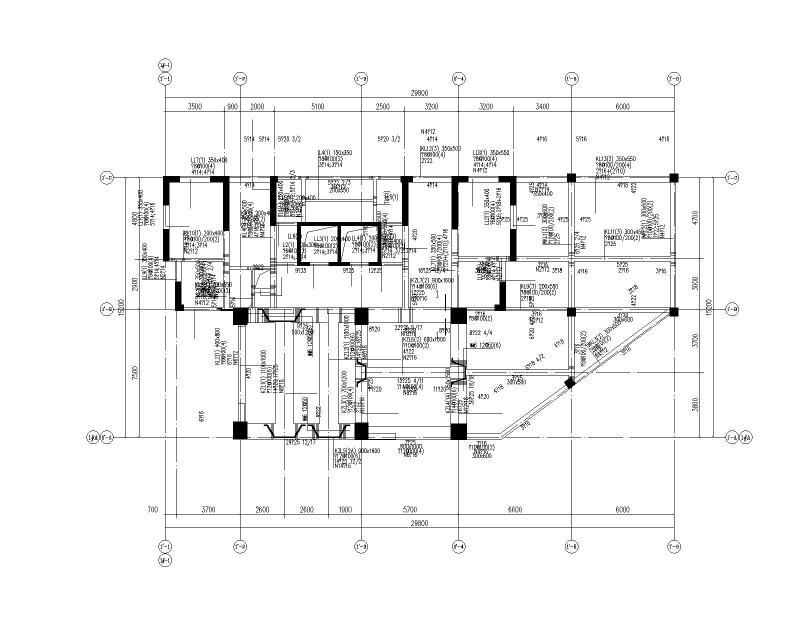

  • 1#楼5.350梁平法施工图
    1#楼5.350梁平法施工图

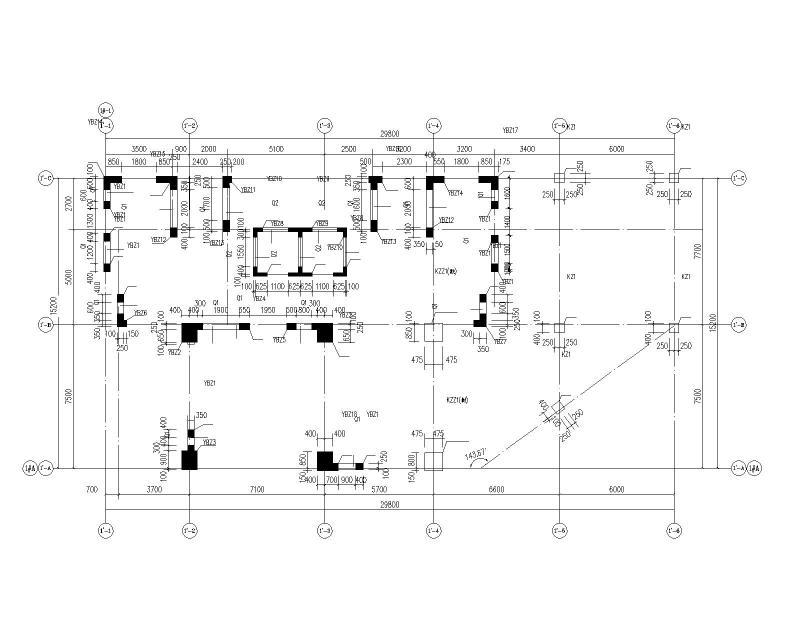

  • 1#楼-0.300~5.350墙柱结构施工图
    1#楼-0.300~5.350墙柱结构施工图

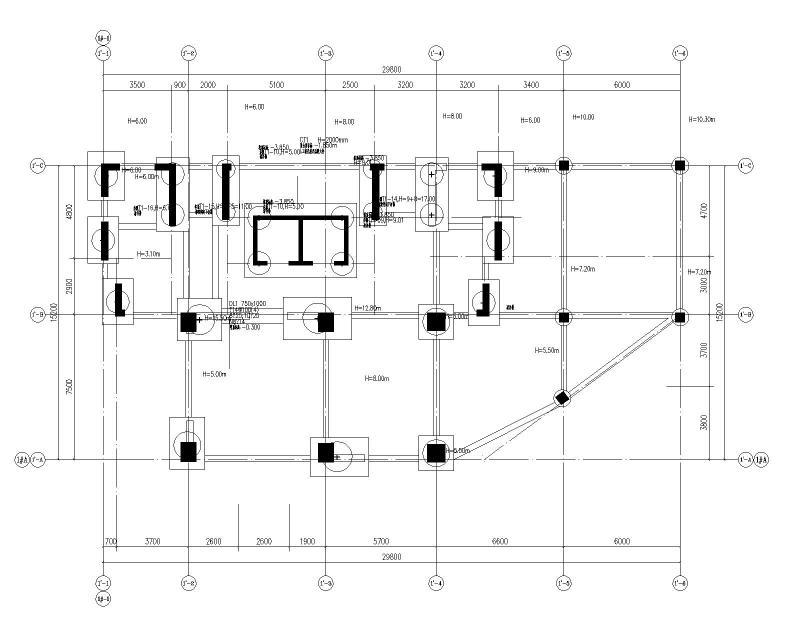

  • 1#基础平面结构布置图
    1#基础平面结构布置图
以上是部分截图,请下载附件后查看完整高清内容
