69000平米企业基地研发中心通风空调图纸

  • 建筑设计面积:69000平方米
  • 设计内容:空调,通风

附件详情

1、建筑概况:该建筑是主要为研发、样品展示等服务性质的多层建筑,地面以上建筑总高度为23.90m,
地上五层,建筑面积:69000m ,防火类别为二级。
2、设计内容:
大楼集中空调系统设计。
消防控制中心独立空调设计。
配电房机械通风设计。
公共卫生间机械通风设计。
机械、防排烟设计。
3、空调冷热源:该项目集中空调冷热源由二期工程冷、热水机房提供。夏季供回水温度7/12%%DC,冬季
供回水温度60/50%%DC。
4、夏季,空调所需总冷量为 5635.0kW;冬季,空调所需总热量为 4360.0kW。
5、集中空调水系统:集中空调水系统为一次泵负荷侧变流量两管制闭式循环系统,空调水系统采用高位
膨胀水箱定压(属二期工程范围)。空调水系统为竖向异程式,水平环路为同程式,局部异程式。
集中空调方式:一~四层非皮革材料区采用风机盘管加新风系统,皮革材料区采用风机盘管加全热交换热
回收新风系统。五层餐厅采用低速全空气单风道系统,气流组织形式为上送,机房处集中回风。包间、休
息室采用风机盘管加新风系统,详空调系统表。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

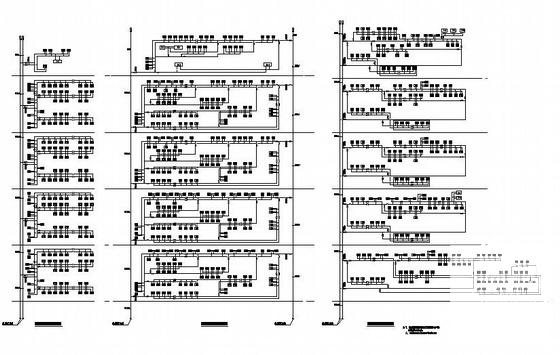

  • 研发中心图纸 - 1
    研发中心图纸 - 1

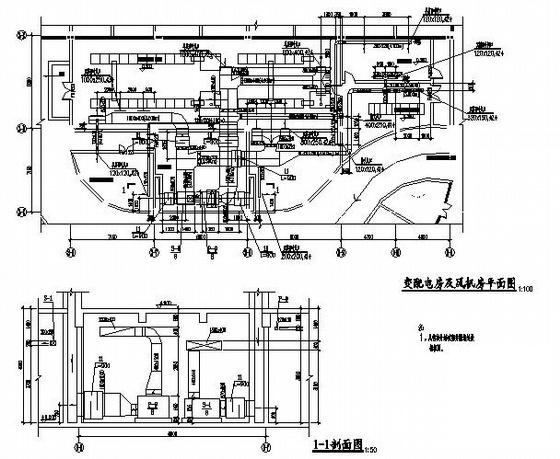

  • 研发中心图纸 - 2
    研发中心图纸 - 2

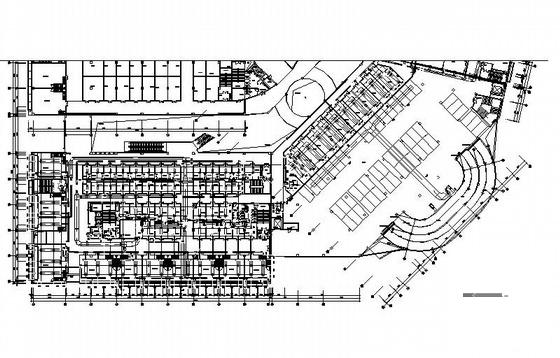

  • 研发中心图纸 - 3
    研发中心图纸 - 3

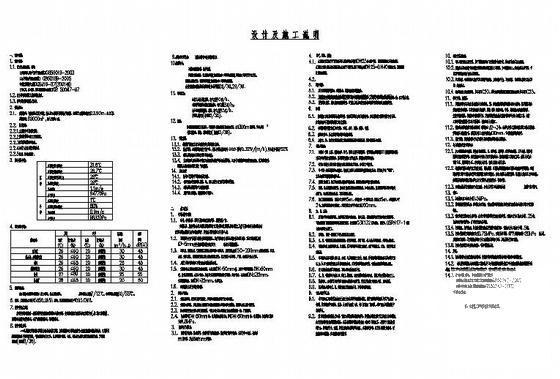

  • 研发中心图纸 - 4
    研发中心图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
