3层23#楼结构施工大样图审查通过版平面布置图及剖面图

建筑类别：教育

建筑高度类型：多层建筑

建筑地上层数：3层

建筑地下层数：2层

图纸设计深度：施工图

民用建筑设计使用年限：50年

建筑设计结构形式：钢筋混凝土结构

钢筋混凝土结构：框架

基础形式 ：桩基础

结构安全等级：二级

地基基础设计等级：乙级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

地下室功能：人防,车库,设备用房

参考图纸：49张

设计年代：近代

该项目负一、负二层为车库及设备用房，一层至三层，为幼儿园；基础采用机械成孔灌注桩基础。建筑地下层数2层，地上层数三层，建筑高度为14.550，嵌固端为基础，建筑设计结构形式为框架结构。该项目±0.000绝对标高1262.500M，该项目地下室负二层考虑人防设计。该项目最低抗震设计性能目标为：“小震不坏”、“中震可修”、“大震不倒”。拟建场区土层自上而下依次分布为：回填土。杂填土、红粘土、强风化石灰岩，中风化石灰岩。持力层选择：根据岩土组合及荷载分布并参照地勘建议，选取 中风化石灰岩 作为持力层；承载力特征值：fa=4000KPa。

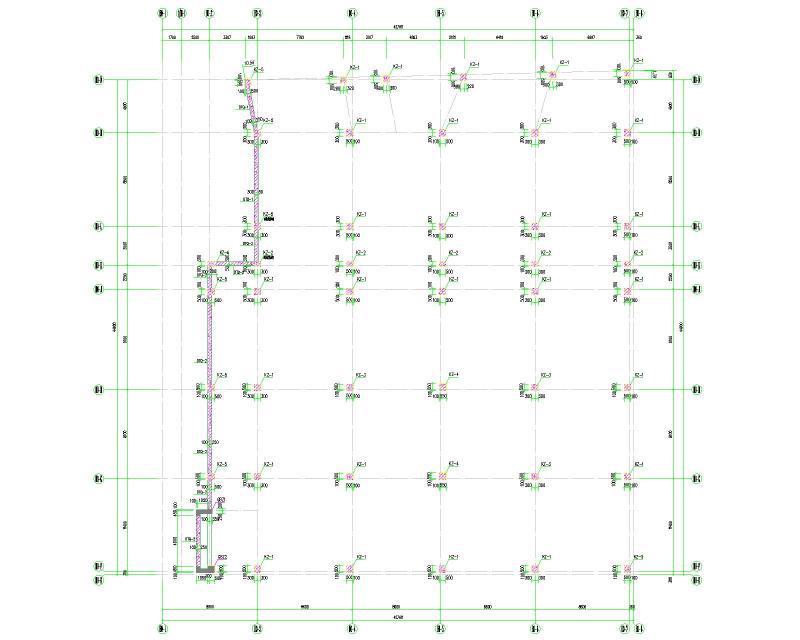

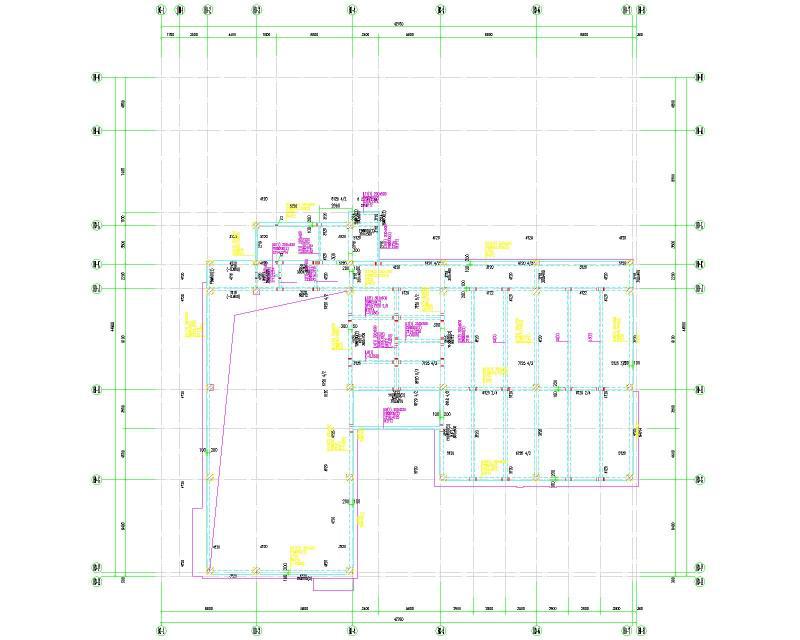

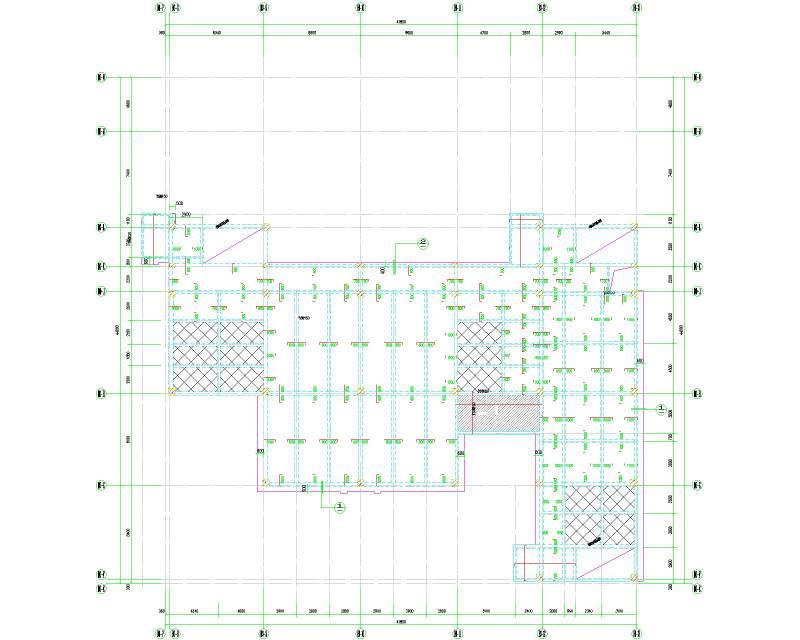

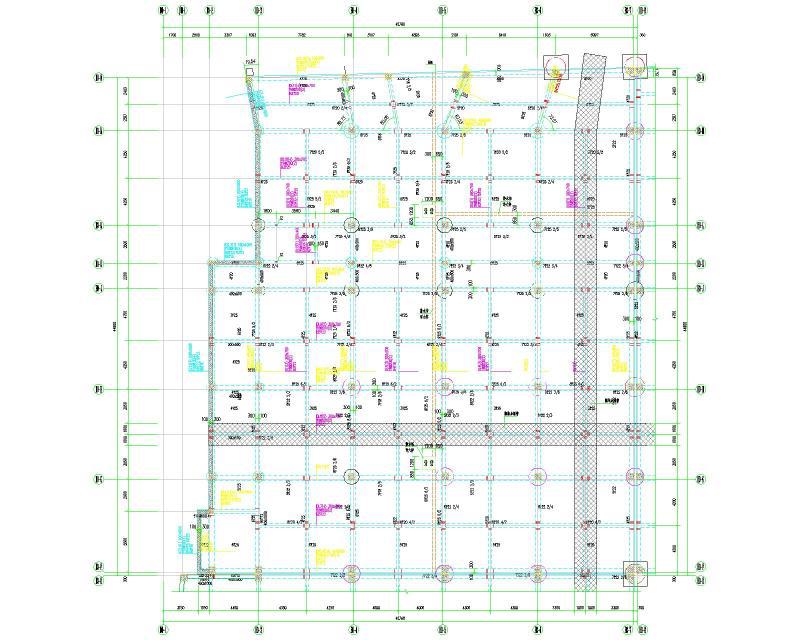

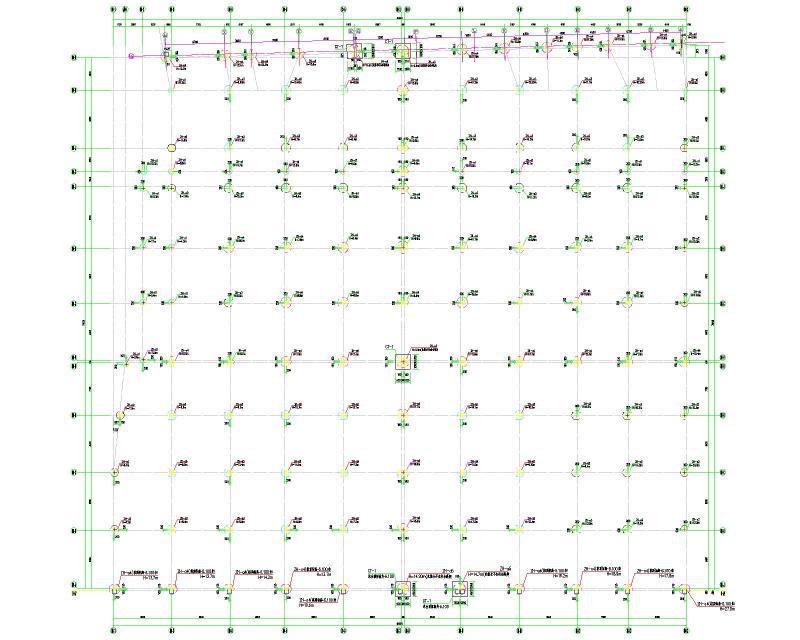

包含：结构总说明，危大工程项目清单说明，密肋楼盖 结构设计说明 ，基础平面布置图，机械成孔灌注桩说明及大样，负二层梁、板配筋图1~4，负二层车库顶板梁板模板图，负一层车库顶板梁板模板图，一层~屋顶柱定位图，三层板配筋图，楼梯大样图，屋面梁配筋图，等共计49张。
