3层框架结构会堂结构施工图纸基础布置图

该附件为 3层框架结构会堂 结构施工图

项目概要：

该项目为整个项目中会堂，地上3层，使用功能为教室。基础采独立柱基、孔桩；

地下水位标高低于结构底板标高，不需进行抗浮设计。

主要包括：

封面、目录(一)、结构设计总说明(一)、结构设计总说明(二)、结构设计总说明(三)、结构设计总说明(四)、钢网镂空心楼盖 结构设计说明 、基础设计说明、基础结构布置图、基础顶~15.950墙柱布置图、4.450结构布置图、8.350结构布置图、13.450、15.950结构布置图、1# 2#楼梯结构剖面、墙身结构大样

CAD格式，13张结构图

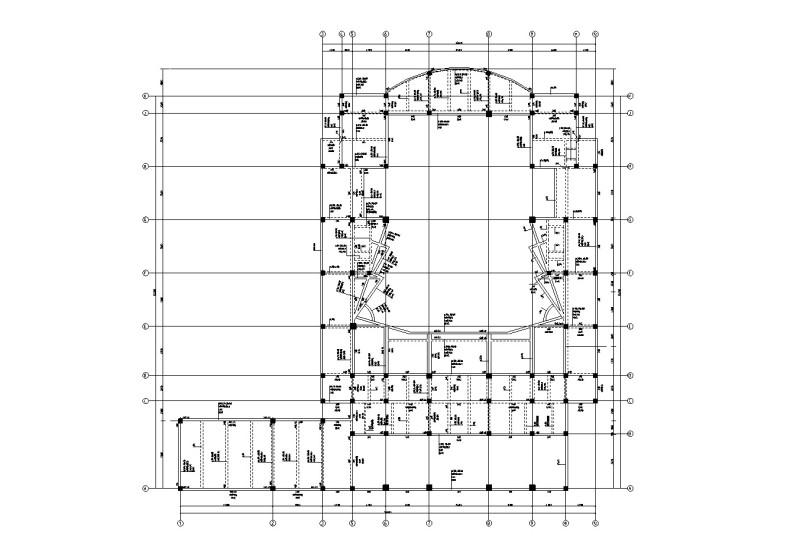

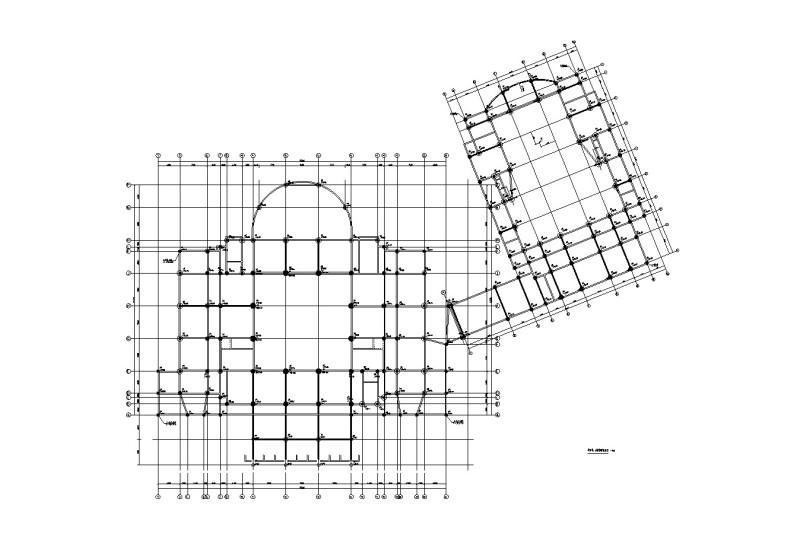

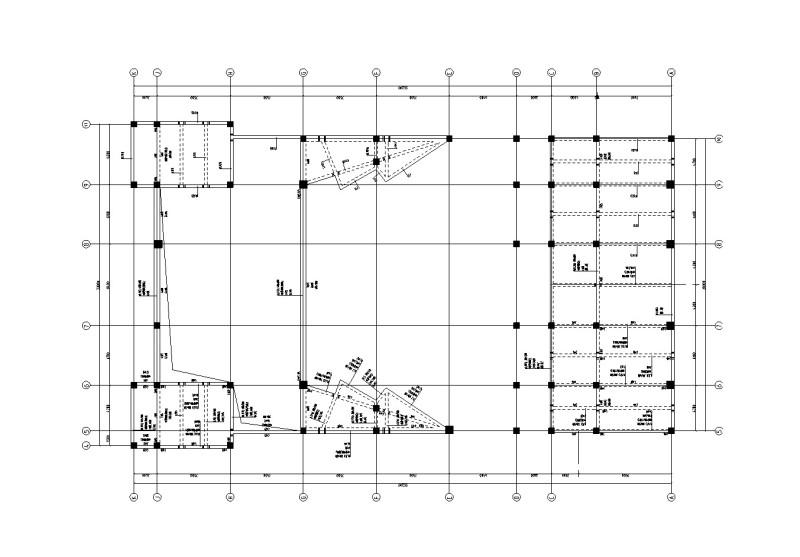

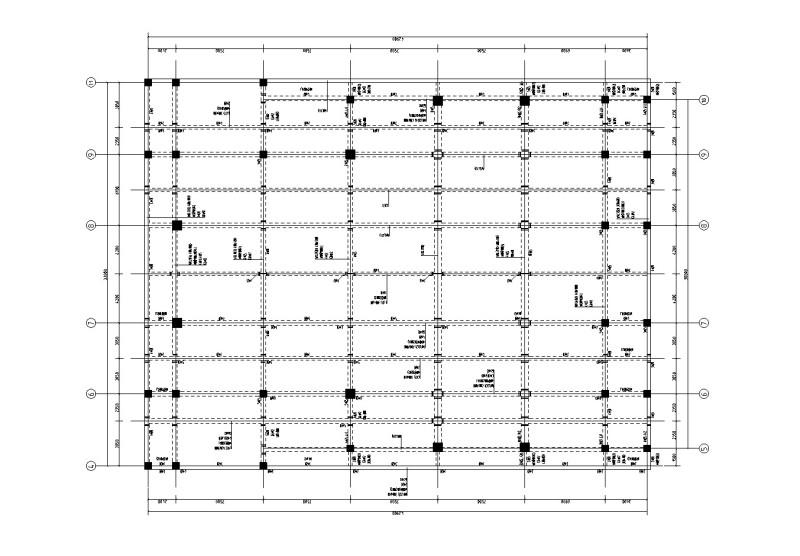

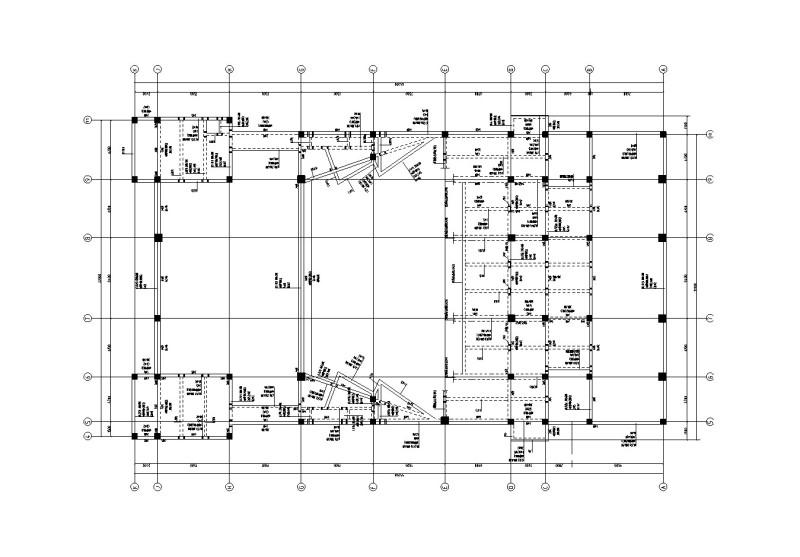

图纸部分预览截图：
