国内多层厂房电气系统设计施工图纸平面图

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:14618平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 有线电视:C类
  • 项目所在地:北京
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
该附件为北京多层厂房电气系统设计图
1、项目概要
1.1 项目名称:光磁混合架构大数据云存储研发应用中心项目 1.2 项目地址:北京经济技术开发区科创9街15号院5号厂房 1.3 建筑概况 本建筑为三层局部四层,耐火等级为一级,建筑占地面积14618.7平方米,建筑 面积43673.7平方米。其中一层建筑面积14516.79平方米,二层建筑面积14 131.72平方米,三层建筑面积14067.63平方米,四层建筑面积660.13平方 米。 建筑的轴距9.6米,建筑的高度23.7米,其中一层层高7.5米,二层层高6.6米 ,三层5.4米,四层3.6米。二层载荷10000牛每平方米,三层载荷8000牛每 平方米。 全部外墙采用新型防火保温材料,符合节能建筑标准。
2、设计范围
根据设计合同规定的本项目的所有电气系统设计。
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

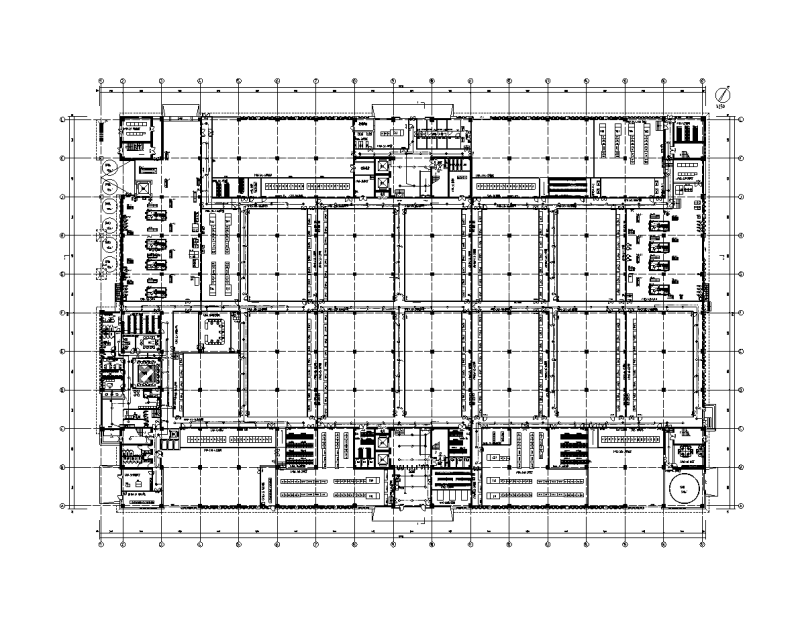

  • 一层公共照明平面图
    一层公共照明平面图

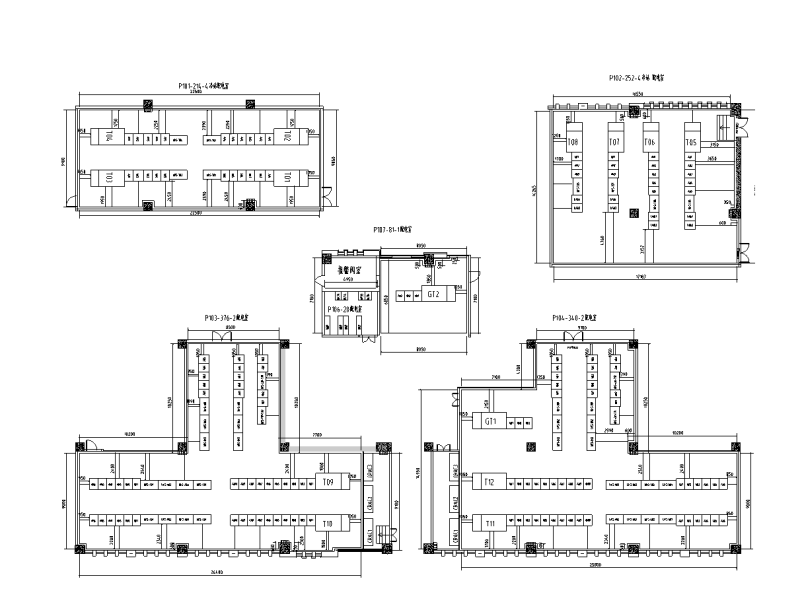

  • N110型列头柜接线配置图
    N110型列头柜接线配置图
  • 防雷接地设计一
    防雷接地设计一
  • 供电系统图
    供电系统图
  • 开闭电站接线系统图
    开闭电站接线系统图
  • 三层等电位连接点
    三层等电位连接点
  • 输出开关柜
    输出开关柜
以上是部分截图,请下载附件后查看完整高清内容
