46074平米高档商务大厦空调通风设计施工图纸

  • 建筑类别:综合建筑,办公建筑,商业建筑,娱乐餐饮,其它建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:46074平方米
  • 建筑高度:97.6m
  • 地上楼层:27
  • 地下楼层:1
  • 地下室:车库,仓储,其它
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,采暖,制冷,机房,自控,防火排烟,消防联动
  • 附件设计说明:有,设计参数,节能,施工安装要求
  • 空调系统:低温送风
  • 冷热源:风冷热泵
  • 系统:一次泵定流量,二次泵变流量
  • 采暖系统:热风
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 设计施工说明
  • 消防、空调平面图
  • 空调水管平面图
  • 空调设备层平面
  • 防排烟系统原理图
  • 空调冷热源系统流程图
  • 空调水系统竖向流程图
  • 空调机组标准配管图
  • 风机盘管标准配管图

附件详情

此稿件为杭州某高档商务大厦空调通风设计施工图纸;大楼由五星级酒店、商务大厦、酒店式公寓组成,建筑面积约46074平方米,建筑高度97.6m,地上27层,地下1层,地下为设备用房、管理、及汽车库等;地上为会务、KTV、餐饮、客房及办公等。
设计内容:整栋大厦的通风、空调、防排烟系统设计(含冷冻机房),以及空调自控设计。
空调水系统:机房内冷系统采用二次泵系统,热水采用一次泵系统,主机侧定流量,负荷侧变流量。根据不同的区域,水管系统分为:宴会厅、餐饮娱乐、客房、办公4个区域。空调水管系统最高工作压力1.1MPa.
……

,图纸共33张。

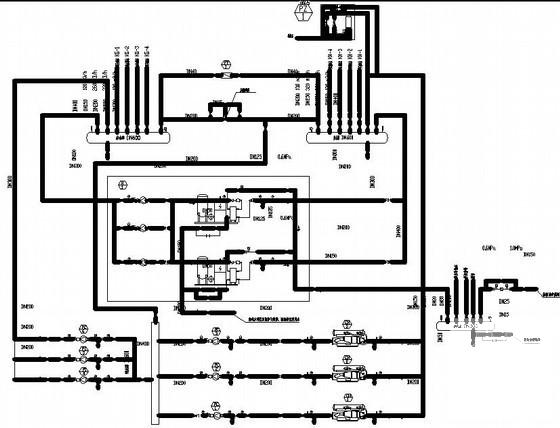

空调冷热源系统流程图

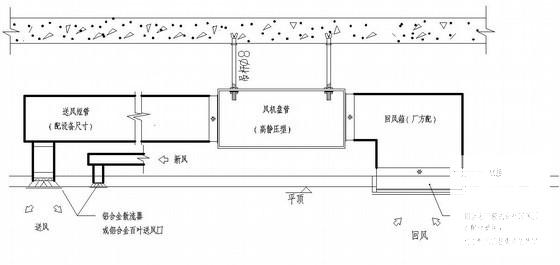

风机盘管标准风管接管图

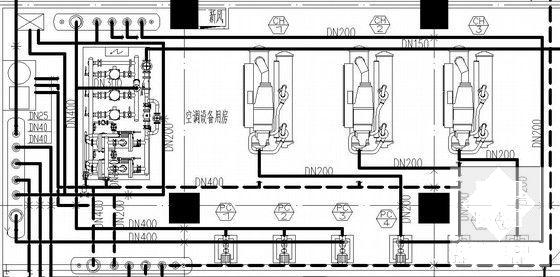

制冷机房平面图

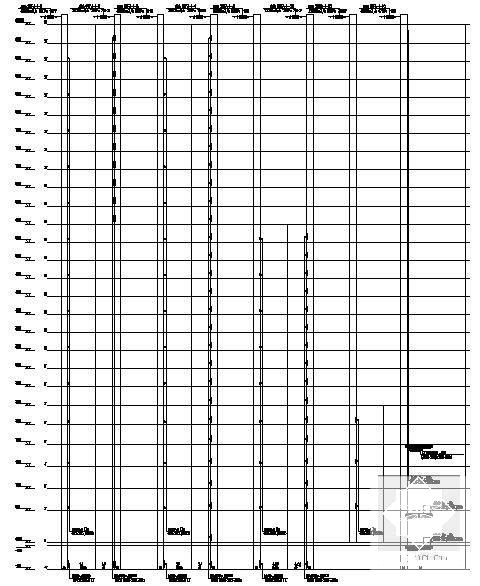

正压送风系统图

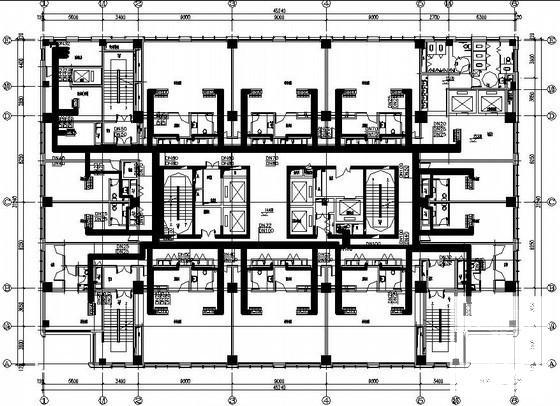

消防、空调平面图

高档商务大厦空调通风设计施工图

新风机组风管接管图

空调机组控制示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大厦空调设计 - 1
    大厦空调设计 - 1
  • 大厦空调设计 - 2
    大厦空调设计 - 2
  • 大厦空调设计 - 3
    大厦空调设计 - 3
  • 大厦空调设计 - 4
    大厦空调设计 - 4
  • 大厦空调设计 - 5
    大厦空调设计 - 5
  • 大厦空调设计 - 6
    大厦空调设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
