4层框架戒毒所住院及病残康复楼结施平面布置图

  • 建筑类别:住宅,医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
该附件为: 四层框架戒毒所住院及病残康复楼结施 格式为CAD,。
一、项目概要:
  • 该项目的±0.000标高的高程为1300.900m。基本风压Wo =0.30kn/平方米,地面粗糙度为B类。地震烈度:6度(0.05g);地震分组为第一组;设计使用年限:50 年。工程主要功能为住院及病残康复中心。结构层数:地上四层;土建结构高度为:17.100m。本建筑抗震设防类别为重点设防类(乙类), 按抗震设防烈度7度确定抗震措施。抗震等级:框架抗震等级为三级。环境类别:室内干燥环境、无侵蚀性净水浸没环境为一类,室内潮湿环境、露天环境、与无侵蚀性的水或土壤直接接触的环境为二a类。建筑结构的安全等级为二级。
  • 包含:资料目录,结构设计总说明,水泥纤维板(埃特板)吊顶设计图,基础设计说明,基础平面布置图,地梁层(-0.700m)梁配筋图,柱平面布置图,二层(4.150m)梁配筋图,二层(4.150m)板配筋图,屋面层(17.050m)梁配筋图,屋架层平面布置图,楼梯大样,等共计18张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

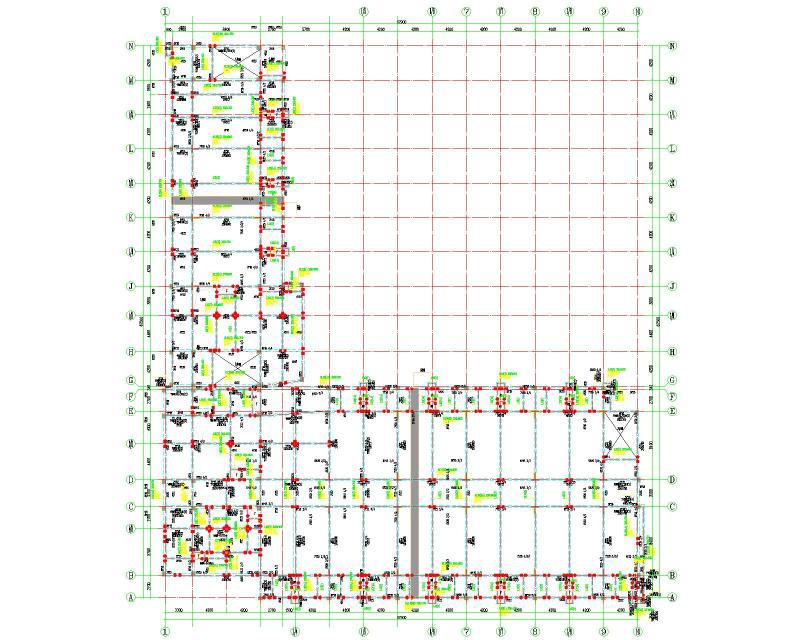

  • 二层(4.150m)板配筋图
    二层(4.150m)板配筋图
  • 二层(4.150m)梁配筋图
    二层(4.150m)梁配筋图
  • 基础平面布置图
    基础平面布置图
  • 四层(12.550m)板配筋图
    四层(12.550m)板配筋图
  • 一层(-0.700m)梁配筋图
    一层(-0.700m)梁配筋图
  • 柱平面布置图
    柱平面布置图
以上是部分截图,请下载附件后查看完整高清内容
