3921平米多栋高层建筑地下通风设计施工大样图

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 建筑设计面积:3921平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 节点大样:管道支吊架
  • 项目所在地:浙江

附件详情

  • 通风排烟施工图设计与施工说明

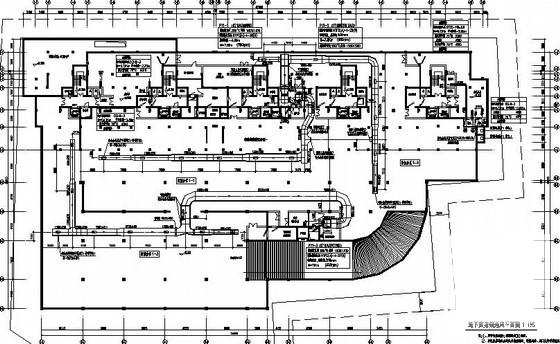

  • 地下室排烟通风平面图

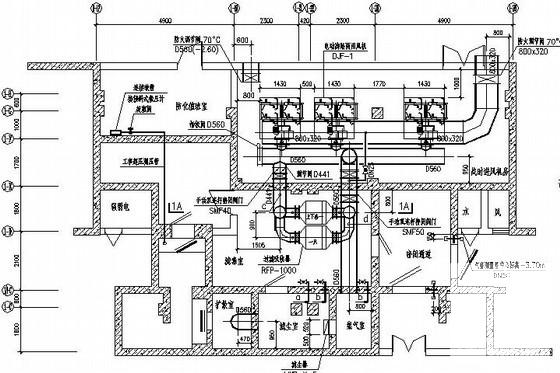

  • 防护单元一送、排风口部大样图

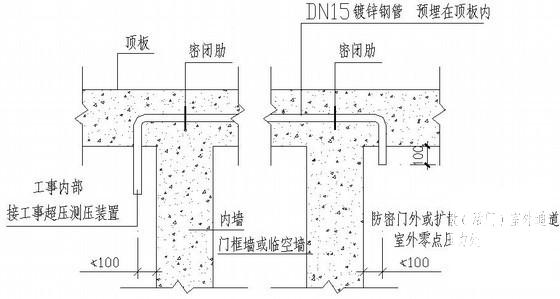

  • 防护单元一送、排风口部预埋套管大样

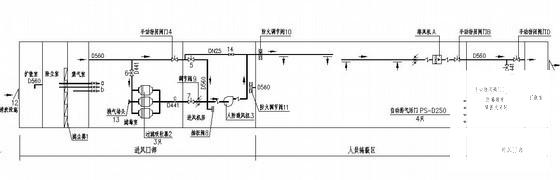

  • 地下室通风进排风系统流程图

附件详情

项目概要:本建筑为多层住宅。地下室:建筑面积3921平方米,防火设计的建筑分类为一类;其耐火等级为 ,地下汽车库停车数为69辆,车库类别为三类。本建筑最高为二类高层住宅建筑。
设计内容:本专业设计内容包括战时清洁式通风、滤毒式通风、清洁式通风、滤毒式通风 、隔绝式通风......
排烟:地下车库采用通风换气与机械排烟合用,排烟量和通风量以换气次数6次/小时计,坡道自然补给新风或机械送风,送风量不小于排烟量的一半......

,图纸共6张。
