66612平米8层学校通风防排烟系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:66612.4平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 设计施工说明
  • 图例材料表及加压送风系统图
  • 通风及防排烟平面图
  • ......

附件详情

一、项目概要:
位于湖南省,建筑面积66612.4平方米,为多栋教育建筑,包括综合楼、宿舍、食堂等,地上8层,地下1层,建筑高度34.55m。
二、通风排烟:
1.通风:
卫生间设机械排风,换气次数10次/h
学生报告厅设机械排风,换气次数3次/h,自然补风
电梯机房设机械排风,换气次数10次/h
洗消间、蒸制间设机械排风,换气次数5次/h
其他阅览室、教室、房间通过可开启外窗进行通风换气。
2.防排烟:
1.图书馆一层密集书库、特藏书库,三层机房、六层档案库房采用了气体灭火,设置事故排风系统,换气次数为5次/h。室内外便于操作的地点设置手动控制装置。平时及灭火时关闭,事故后开启排风。自然进风。
2. 三层防火分区一、二不满足自然排烟条件,采用机械排烟。根据防火分区划分防烟分区,防烟分区排烟量为60m3/(h·平方米),系统排烟量为最大防烟分区面积X120m3/h。自然补风。
......

图纸共47张。

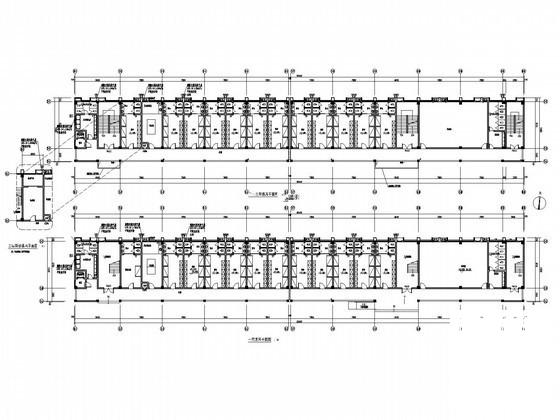

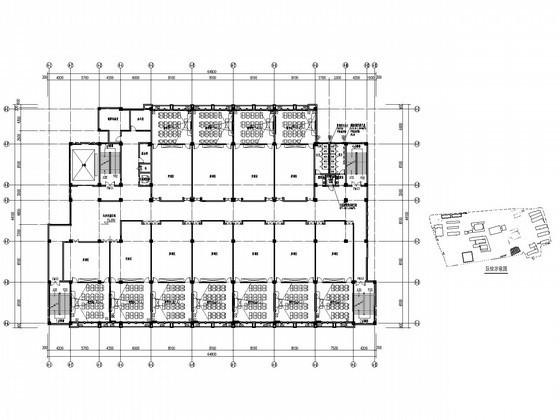

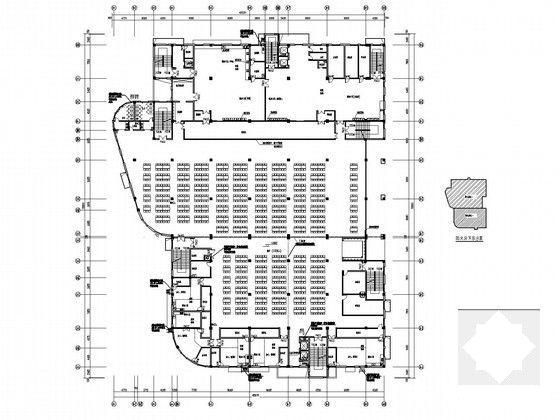

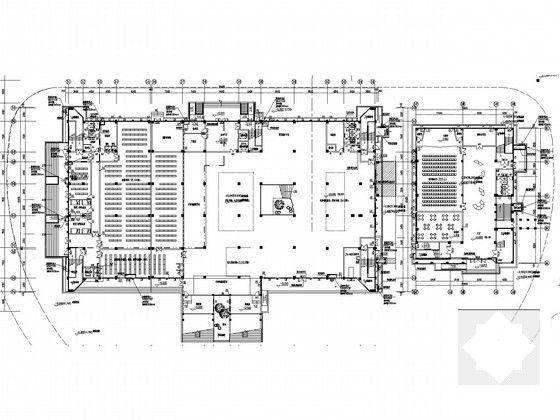

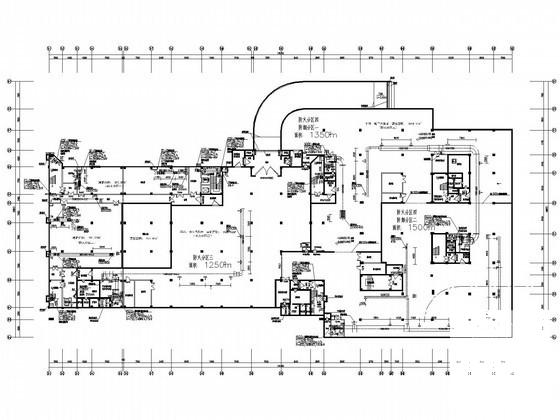

平面

平面

平面

平面

平面

平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 通风防排烟系统 - 1
    通风防排烟系统 - 1
  • 通风防排烟系统 - 2
    通风防排烟系统 - 2
  • 通风防排烟系统 - 3
    通风防排烟系统 - 3
  • 通风防排烟系统 - 4
    通风防排烟系统 - 4
  • 通风防排烟系统 - 5
    通风防排烟系统 - 5
  • 通风防排烟系统 - 6
    通风防排烟系统 - 6
  • 通风防排烟系统 - 7
    通风防排烟系统 - 7
以上是部分截图,请下载附件后查看完整高清内容
