6层剪力墙安置房结构施工大样图平面布置图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.3kN/平方米
  • 参考图纸:13张
  • 设计年代:近代
该附件为: 6层剪力墙安置房 结构施工图 2020 共13p,格式为CAD。
一、项目概要:
  • 该项目为6层住宅,结构主体最高高度分别为:18.00米和20.2米。结构主体采用部分采用剪力墙结构,在正常使用条件下,本建筑结构设计使用年限为50年,抗震设防被别为丙类,防震设防烈度为6度,设计基本地震加速度为0.05g,建筑场地类别为二类,基本风压0.3kpa,基本雪压0.3kpa,地面粗糙度c类,建筑结构安全为二级,基础设计等级为乙级,耐火等级为二级。
  • 包含:结构设计总说明,危大工程清单,基础设计说明,基础平面布置图,地梁平面配筋图,屋面层墙柱结构布置图,梁板结构平面布置图,屋面层梁板结构平面布置图,屋脊梁板结构平面布置图,楼梯大样图,大样图等共计13张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 梁板结构平面布置图
    梁板结构平面布置图
  • 地梁平面配筋图
    地梁平面配筋图
  • 基础平面布置图
    基础平面布置图
  • 楼梯大样图
    楼梯大样图

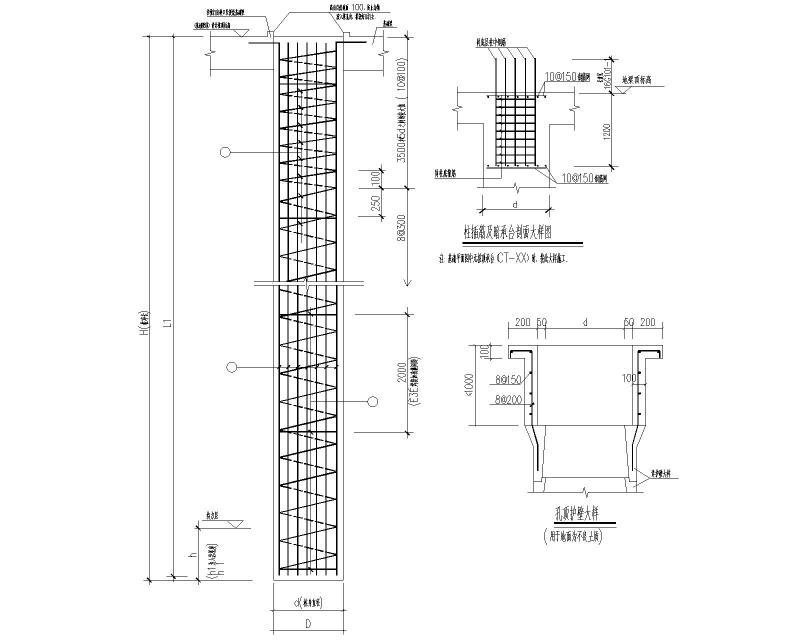

  • 桩身大样图
    桩身大样图
  • 桩身设计图
    桩身设计图
以上是部分截图,请下载附件后查看完整高清内容
