7000平米3层住宅楼小区空调通风系统设计施工图纸

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计面积:7000平方米
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 冷热源:空气调节器
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:海南

附件详情

一、项目概要:

该项目是一个多层住宅小区建筑。地上3层,建筑面积约7000m2。图纸内容包含设计施工说明,主要设备材料表及图例,空调通风平面图等...

二、空调系统:

1、本项目采用变制冷剂流量多联分体式空调系统,采用R410A冷媒。空调冷负荷为59.2kW,平均冷指标为85.6W/m2,空调室外机设于室外地面上。空调室内机采用风管天井式,回风口设过滤网。空调冷凝水就近排至卫生间地漏...

三、通风设计:

卫生间设排气扇排风,室内采用自然通风来补充新风,自然通风所引起的冷负荷已考虑进负荷计算中...

独栋B二层空调通风平面图

双拼A一层空调通风平面图

双拼B二层空调通风平面图

双拼B一层空调通风平面图

双拼A二层空调通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

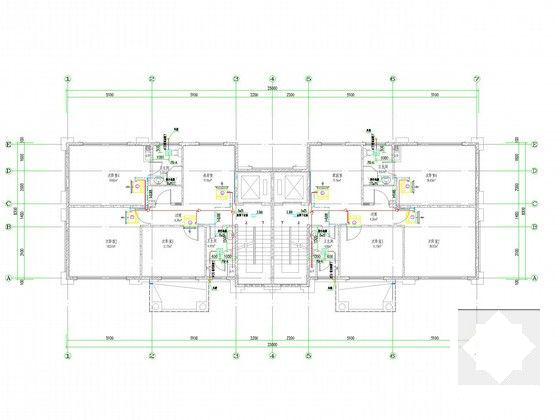

  • 住宅空调系统 - 1
    住宅空调系统 - 1

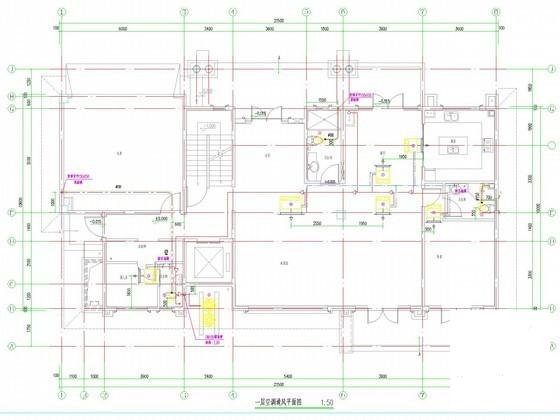

  • 住宅空调系统 - 2
    住宅空调系统 - 2

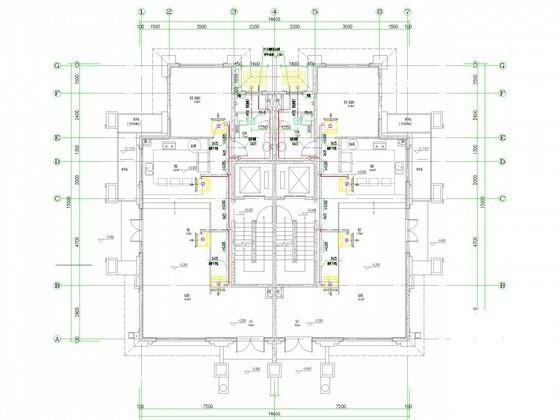

  • 住宅空调系统 - 3
    住宅空调系统 - 3

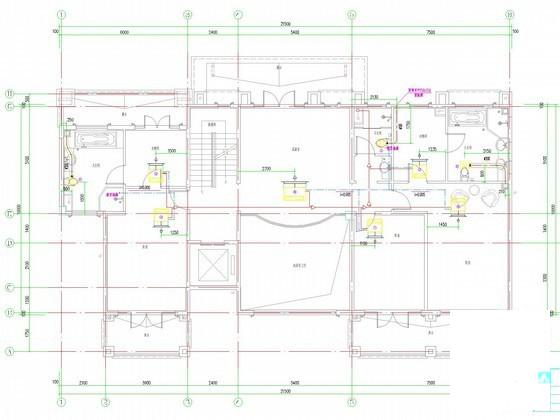

  • 住宅空调系统 - 4
    住宅空调系统 - 4

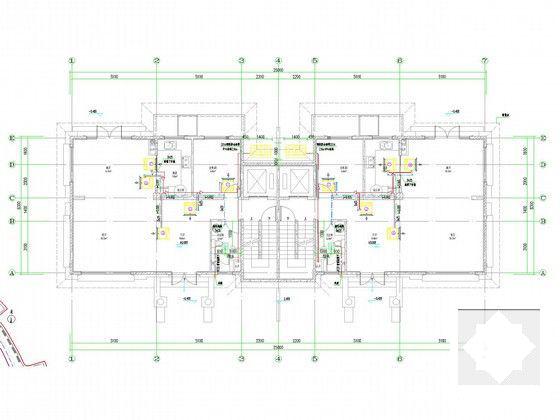

  • 住宅空调系统 - 5
    住宅空调系统 - 5
  • 住宅空调系统 - 6
    住宅空调系统 - 6
以上是部分截图,请下载附件后查看完整高清内容
