49063平米大型地下车库通风及防排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:49062.93平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

一、项目概要:

该项目是位于山东省,是一个大型地下车库建筑,建筑面积约49062.93m2,地下2层。图纸内容包含设计及施

工说明,主要设备材料表及图例,-1层通风平面图北区,-1层通风平面图南区,-2层通风平面图北区,-1层采

暖平面图北区,-1层采暖平面图南区等...

二、通风系统:

1. 地下车库设置机械通风系统,通风系统与排烟分别设置,排风量按 6次/h换气次数计算,通风采用诱导风机方式,设置自然补风系统。
2. 地下室变配电室,开闭所,换热站等设备机房等设置机械通风系统。

三、防排烟设计:

1.地下车库共有七个防火分区,每个防火分区采用固定式挡烟垂壁划分为两个防烟分区,按照防烟分区分别设置排烟和排风系统,排烟量按6次/h;
2.排烟风机采用消防专用高温排烟风机,保证在280°C环境下连续工作不低于30min...


地下一层通风平面图南区

地下一层采暖平面图北区

地下一层采暖平面图南区

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

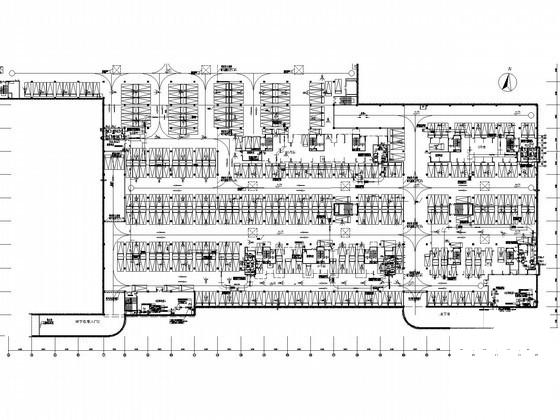

  • 地下车库防排烟设计 - 1
    地下车库防排烟设计 - 1

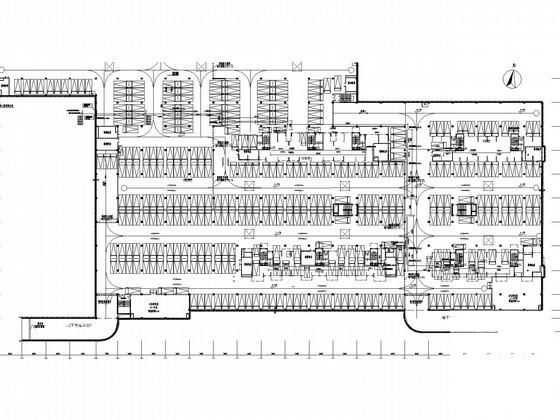

  • 地下车库防排烟设计 - 2
    地下车库防排烟设计 - 2

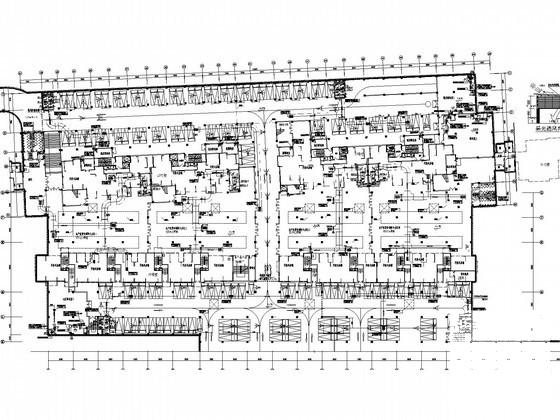

  • 地下车库防排烟设计 - 3
    地下车库防排烟设计 - 3
  • 地下车库防排烟设计 - 4
    地下车库防排烟设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
