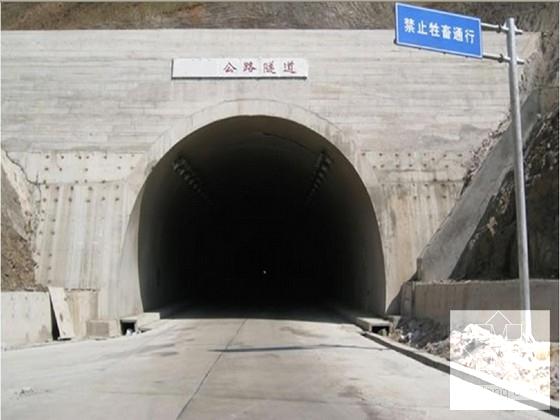

单洞双向双车道端墙式洞门隧道工程施工图构造图,超前支护设计图

  • 位置:云南
  • 编制时间:近代
  • 隧道所处的地质条件:土质隧道
  • 隧道的长度:902米
  • 隧道所在的位置:山岭隧道
  • 隧道埋置的深度:浅埋隧道
  • 隧道的用途分类:交通隧道
  • 围岩分类:Ⅳ:极硬岩

附件详情

  • 设计说明
  • 隧道表
  • 工程数量表
  • 总体设计
  • 隧道平面设计图(四)
  • 隧道纵断面设计图
  • 隧道建筑限界与内轮廓设计图
  • 洞口段设计
  • 隧道进口洞门设计图(二)
  • 隧道出口洞门设计图(二)
  • 隧道进口、出口洞门与衬砌连接筋图
  • 隧道洞口电缆井设计图(二)
  • 隧道洞口电缆沟、水沟设计图(二)
  • 隧道明洞开挖、回填及支护设计图(二)
  • 隧道明洞、洞口施工流程图
  • 结构设计
  • 隧道Sma型衬砌断面设计图
  • 隧道Smc型衬砌断面设计图
  • 隧道S4a型衬砌断面设计图
  • 隧道S4b型衬砌断面设计图
  • 隧道S3型衬砌断面设计图
  • 隧道Smc型套拱构造图(二)
  • 隧道洞内超前支护设计图
  • 隧道工字钢架设计图(二)
  • 隧道格栅钢架设计图(八)
  • 隧道衬砌配筋图(二)
  • 附属设施设计
  • 隧道洞身防排水设计图(二)
  • 隧道衬砌施工缝、沉降缝、伸缩缝防水设计图(三)
  • 隧道二次衬砌回填注浆设计图
  • 隧道防水板施作图(二)
  • 隧道洞内电缆沟设计图
  • 隧道监控量测设计(三)
  • 隧道路面设计图(四)
  • 隧道洞口路面接头处理图
  • 隧道锚杆、钢筋网细部构造图
  • 隧道指导性施工程序设计图
  • 隧道施工 场地布置 图(二)

附件详情

隧道按40km/h二级公路标准进行设计。全路段隧道采用单洞双向行驶双车道隧道,隧道全部位于路基宽9.0m的路段。交通量:按第15年(2026年)小客车7069pcu/d进行设计。隧道有效净宽:W=0.75+0.25+2×3.50+0.25+0.75=9.00m;隧道有效净高:H=5.00m。隧道围岩进出口段划分为Ⅳ级;中部为Ⅳ~Ⅲ级。隧道进出口均采用端墙式洞门。隧道进、出口成洞条件困难段分别设计为Sma、Smc型明洞衬砌。其余地段与其所处围岩(Ⅳ、Ⅲ级)相对应设计为S4a、S4b、S3型复合式衬砌。隧道洞身衬砌采用初期支护、二次支护共同承担荷载结构,用荷载-结构法及地层-结构法进行理论分析。
隧道辅助施工措施:超前小导管、超前砂浆锚杆。隧道排水在洞口上边、仰坡外侧设置与地形相应的截排水沟,将边坡水引出隧道区,进入天然沟中排走。Sma型衬砌为明挖法施工,明洞拱墙部外层铺设由土工布、塑料防水板、土工布组成的防水层。在初期支护与二次衬砌间敷设400g/m2土工布和PVC-N(Ⅱ)型塑料防水板组成的防水层外,要求模筑混凝土的抗渗等级为S8。隧道采用沥青混凝土上面层与水泥混凝土下面层组成的复合式路面。隧道监控量测:地质与支护状态观测、地质超前预报、周边位移量测、拱顶下沉、洞口及浅埋段地表位移等五个必测项目;围岩内部位移、围岩压力及支护间压力、锚杆轴力及拉拔力、钢支撑应力、支护与衬砌应力、围岩与弹性波测试、山体边坡稳定性监测等七个选测项目。
……共计60张CAD,

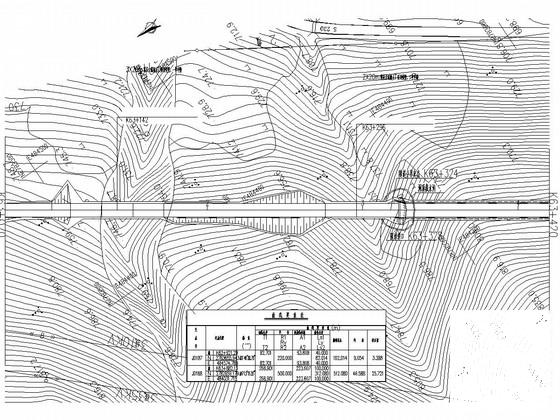

隧道平面图

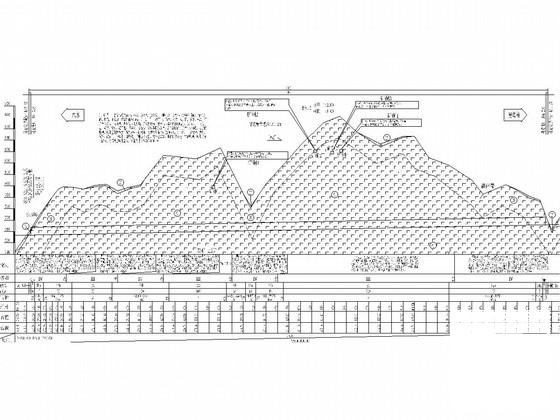

隧道纵断面设计图

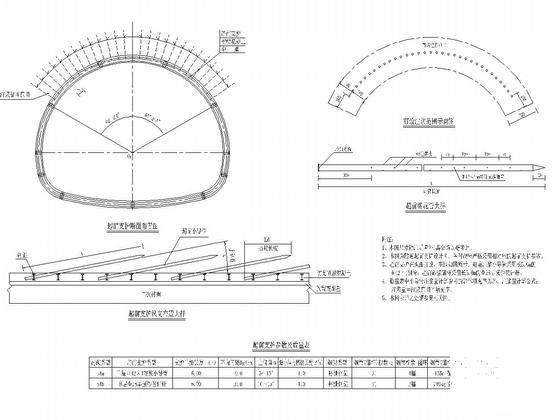

隧道超前支护设计图

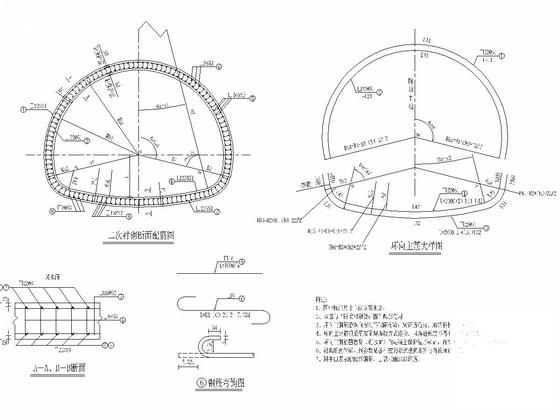

隧道衬砌配筋图(一)

隧道施工缝、沉降缝、伸缩缝防水设计图(二)

隧道路面设计图(三)

隧道洞口电缆井设计图(二)

隧道Smc型套拱构造图(一)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 双向双车道隧道设计图 - 1
    双向双车道隧道设计图 - 1
  • 双向双车道隧道设计图 - 2
    双向双车道隧道设计图 - 2
  • 双向双车道隧道设计图 - 3
    双向双车道隧道设计图 - 3
  • 双向双车道隧道设计图 - 4
    双向双车道隧道设计图 - 4
  • 双向双车道隧道设计图 - 5
    双向双车道隧道设计图 - 5
  • 双向双车道隧道设计图 - 6
    双向双车道隧道设计图 - 6
以上是部分截图,请下载附件后查看完整高清内容
