20m跨渠钢筋混凝土T梁桥施工图纸设计构造图及防撞护栏图

本图纸内容主要包括主梁一般构造图、主梁横隔板及接头构造图、主梁行车道板钢筋图、主梁骨架构造图、主梁钢筋布置、盖梁钢筋图、钻孔桩桥台布置图(5片梁)、支座构造图、支座垫石钢筋图、伸缩装置结构图、防撞护栏结构图等。
……
1.上部结构采用5片 装配式 钢筋砼T型梁 ,计算跨径19.5m,梁长19.96m,梁高1.5m,支点距梁端0.23m。
2.下部结构采用桩(灌注桩)柱式桥台,一座桥台设置两根灌注桩。
3.桥台布置在两岸渠堤中,桥梁与渠道水流方向成90度夹角布置。
4.渠道左右岸道路与桥头连接时,需要修斜坡段,并在桥头处渠堤加宽填高。
……
共19张cad。
主梁骨架构造图

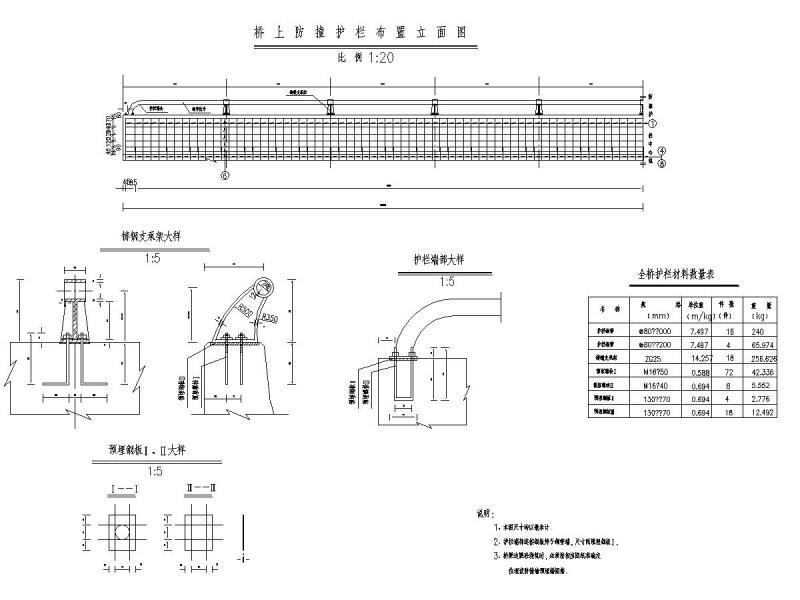

防撞护栏结构图
主梁一般构造图
伸缩装置结构图
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 混凝土T梁桥施工图 - 1
    混凝土T梁桥施工图 - 1
  • 混凝土T梁桥施工图 - 2
    混凝土T梁桥施工图 - 2
  • 混凝土T梁桥施工图 - 3
    混凝土T梁桥施工图 - 3
  • 混凝土T梁桥施工图 - 4
    混凝土T梁桥施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
