城市次干道交通工程施工大样图设计信号灯基础图

附件详情

主要技术标准:
1)规划道路等级:城市次干道
2)设计车速: 40km/h。
3)规划路幅红线宽度:26m。
4)设计年限:15
5)设计荷载:城—A级;轴载标准Bzz——100(路面)
……
本道路规划路幅宽度为26米,根据道路工程初步设计的批复,标准横断面型式确定如下:
3.0m(人行道) + 3.0m(非机动车道) +14.0m(机动车道)+3.0m(非机动车道)+ 3.0m(人行道) =26m。
……
该资料以《道路交通标志和标线》(GB5768—2009)为依据。交通标志的设置按警告、禁令、指示的顺序,先上后下,先左后右进行排列。各种交通标志的设置位置到所指示地点的距离(即视认距离)满足规范要求。根据道路技术标准,按规范要求设车道分界线、车道边缘线、导流线等各类标线。
道路交通标志、标线的作用是管制和引导交通。
交通标志按照不同的功能分为:警告标志、禁令标志、指示标志、指路标志四大类。
交通标线分为:路面标线、突起路标和立面标记。
……
共52张,。

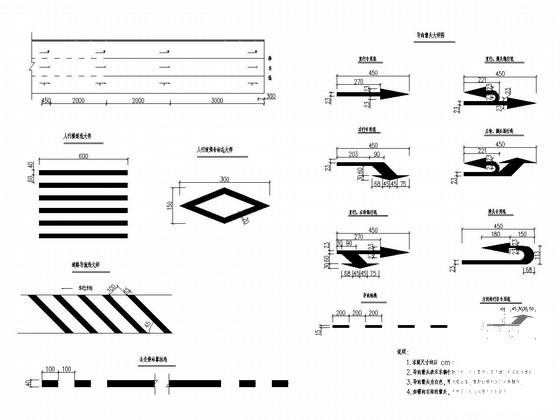

导向箭头设计

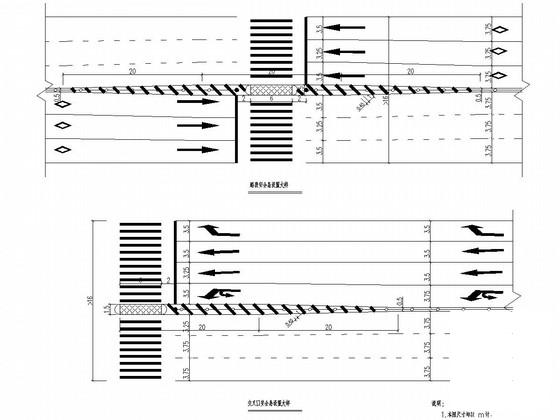

安全岛设置大样图

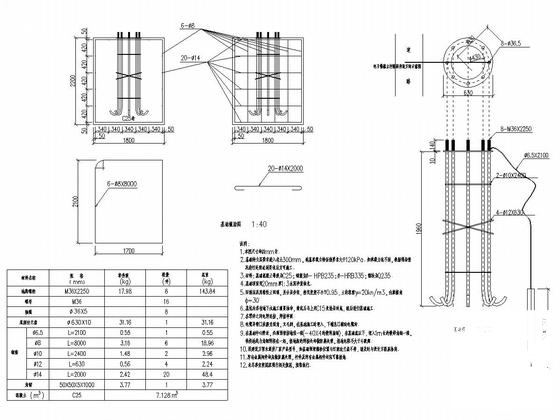

信号灯基础图

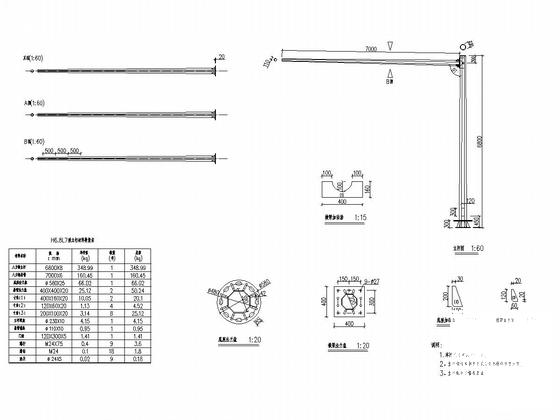

电子警察立杆图

体式信号灯大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 城市次干道施工大样图 - 1
    城市次干道施工大样图 - 1
  • 城市次干道施工大样图 - 2
    城市次干道施工大样图 - 2
  • 城市次干道施工大样图 - 3
    城市次干道施工大样图 - 3
  • 城市次干道施工大样图 - 4
    城市次干道施工大样图 - 4
  • 城市次干道施工大样图 - 5
    城市次干道施工大样图 - 5
  • 城市次干道施工大样图 - 6
    城市次干道施工大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
