城市主干路施工方案大样图设计布置图,路基处理图

  • 干线:是
  • 位置:江苏
  • 编制时间:近代

附件详情

  • 设计说明 4
  • 平面设计图4
  • 纵断面设计图
  • 标准横断面图
  • 路面结构设计图
  • 相交道路横断面图
  • 侧、平石大样图
  • 侧、平石安装大样图

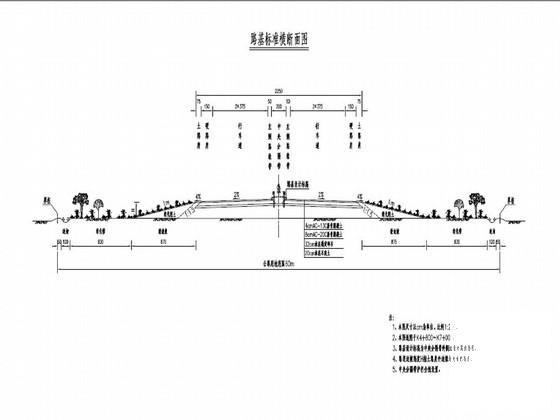

  • 路基一般设计图
  • 沟塘段路基处理图
  • 填方段路基处理图
  • 机非分隔带断口设计图
  • 港湾式公交站台布置图
  • 交叉口设计图3
  • 路基横断面设计图
  • 直线、曲线及转角一览表
  • 路基设计表
  • 逐桩坐标表
  • 土石方数量表
  • 竖曲线设计表
  • 路面主要工程数量表

附件详情

该项目长度1450.86m。道路规划宽度为37m。城市主干路Ⅱ级标准,车行道计算行车速度50Km/h(交叉口内计算行车速度为:直行车35Km/h,转弯车25Km/h)。路基设计时考虑平均清除15cm厚的地表耕植土,并清除路基范围内的杂草、树根腐植物及其他杂物,清表的土处理后作为绿化带的表层用土。对于位于机动车道部分的路基,对清表后的一般路段开挖到路槽底标高继续挖除45cm,原地面翻松15cm掺4%水泥土拌合碾压,碾压后形成2.0%的横坡后分三层回填15cm6% 石灰土碾压,压实度达到相应的标准。对于位于非机动车道部分的路基,对清表后的一般路段开挖到路槽底标高后,原地面翻松15cm掺4%水泥土拌合碾压,碾压后形成2.0%的横坡,压实度达到相应的标准。根据道路沿线地质勘测报告,道路沿线的不良地质主要为沟塘段以及1-1和2层土。沟塘段路基处理可根据现场情况如有必要,采用井点或深井降水的方法进行排水、降水,然后进行清淤,挖至好土为止,河、塘陡坎(陡于1:5)挖成宽度大于100cm,高度小于50cm台阶。后根据沟塘段路基处理图进行填筑,每层厚度不大于20cm,压实度符合 城市道路 路基设计规范要求。填筑至原地面或路基处理层底处……共计25张,

路面结构设计图

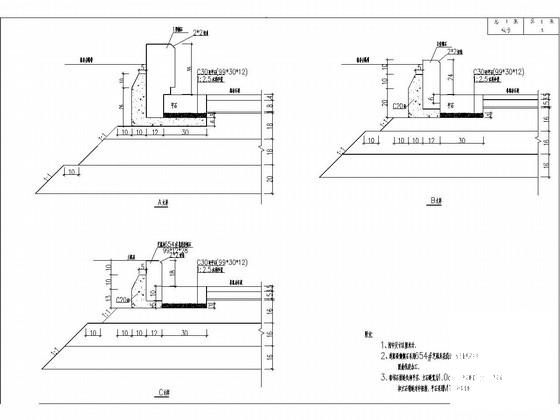

侧、平石安装大样图

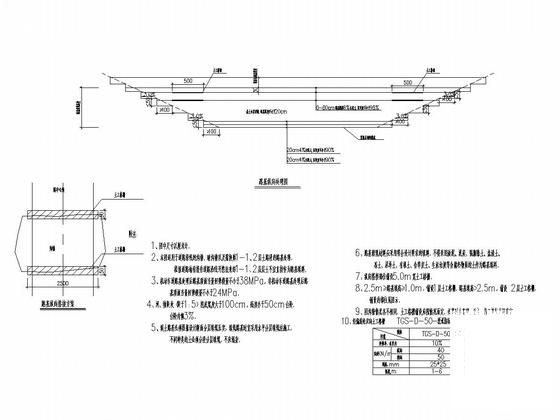

沟塘段路基处理图

机非分隔带断口设计图
