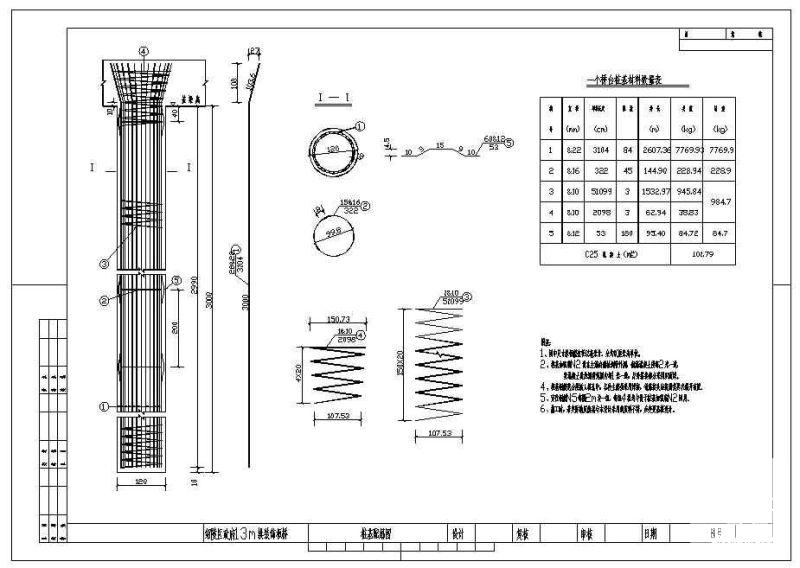

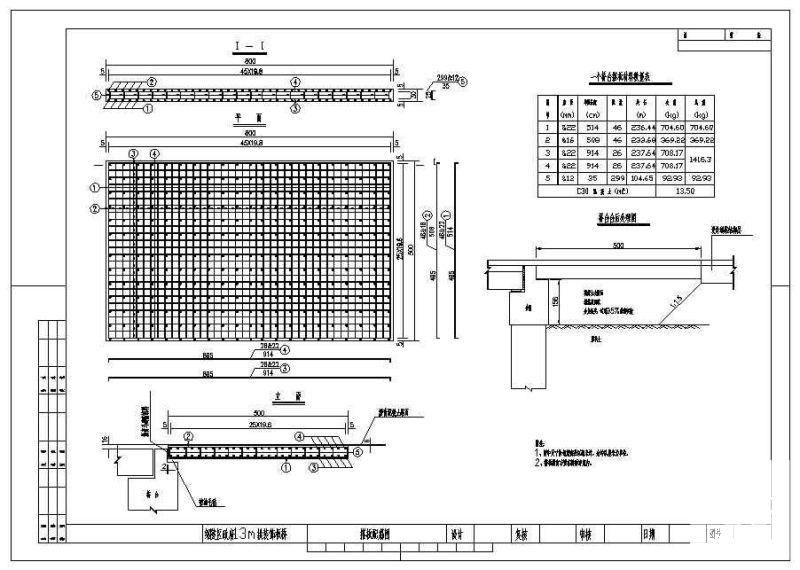

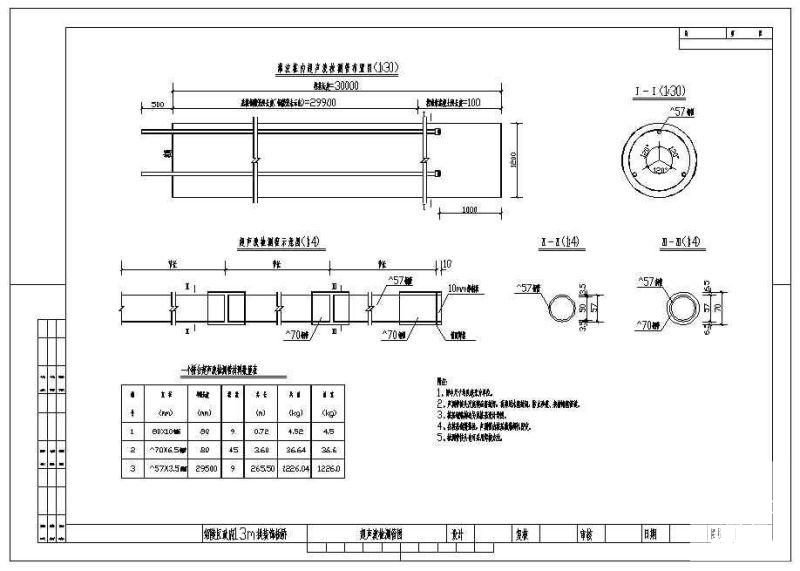

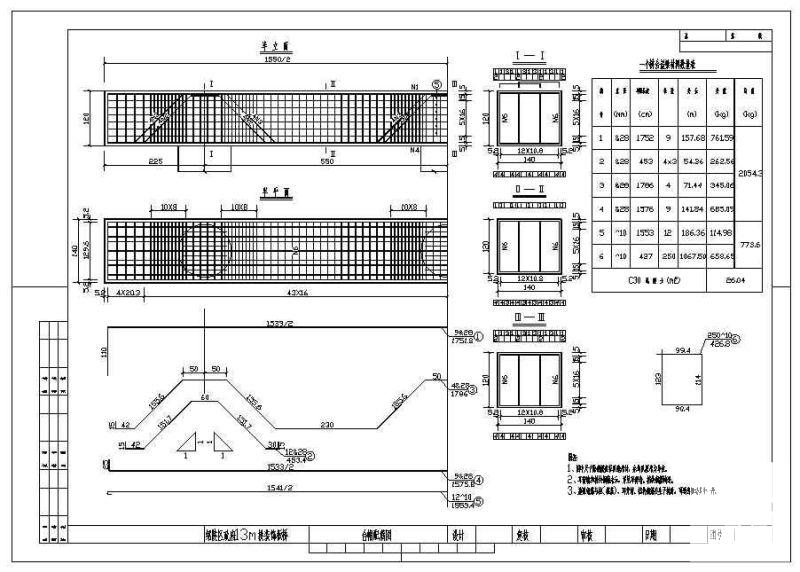

1-13米带假拱装饰的空心板桥设计图纸二级公路设计图

附件详情

市政府前面广场一跨13米的带假拱装饰的空心板桥
全桥长18.2米，宽15米，上部结构为1×13米的先张预应力混凝土空心板，下部结构为钻孔灌注桩接台帽，两侧设置耳墙。
（二）技术标准
1．桥面宽度：
桥面总宽15米，组成为0.5米（栏杆）+2.5m人行道+9米行车道+2.5米人行道+0.5米（栏杆）。桥上设置假拱装饰，拱不参与受力。
2．桥面铺装：
6cm沥青混凝土＋10cmC40防水混凝土。
3．设计荷载：公路－II 级，人群3.5KN/m2。
4．地震：地震基本烈度VI度，对应地震动峰值加速度系数为0.05。
5．水文：跨越河道为人工景观河，无冲刷。
6．桥梁横坡：桥面横坡为1.5%的双向坡，由桥台台帽起坡形成。。
7．桥梁纵坡：桥跨范围平坡，桥头两端与道路顺接。
