58212平米四期高层暖通施工全套图纸

  • 设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:58212平方米
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:36张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,其它
  • 冷热源:空气源热泵

附件详情

本稿为高层分区暖通施工图包含商场、酒店卖场等,该资料包含:空调与通风工说明,主要设备表,风机盘管接管及配件对照图,地下一层空调通风及排烟平面,各层通风平面图,酒店屋顶通风及防烟平面,公寓屋顶防烟平设计施面,筒体及楼梯间防烟平面,冷冻机房平面,防排烟系统原理图,空调水系统原理图等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

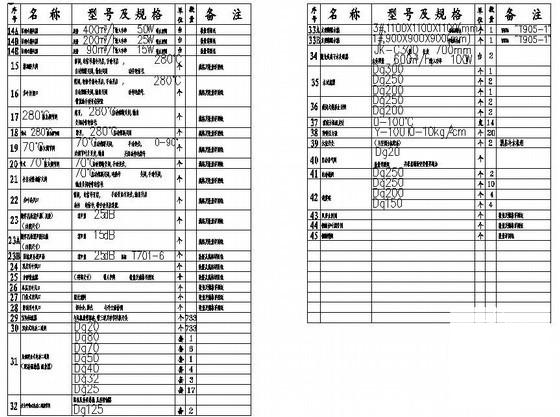

  • 暖通施工图纸 - 1
    暖通施工图纸 - 1

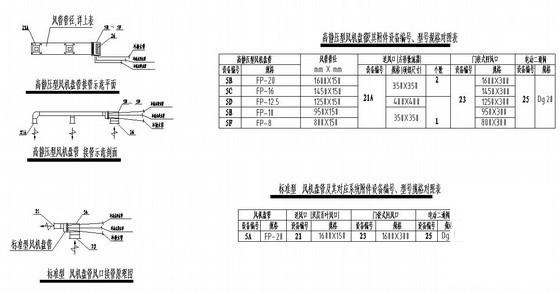

  • 暖通施工图纸 - 2
    暖通施工图纸 - 2

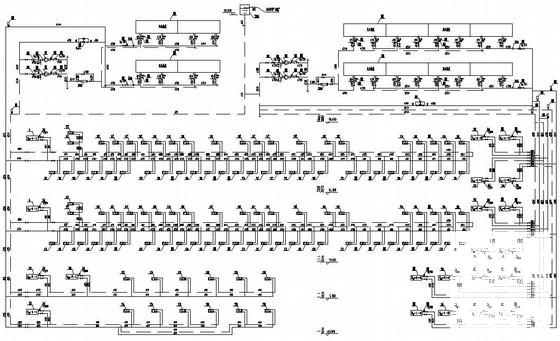

  • 暖通施工图纸 - 3
    暖通施工图纸 - 3

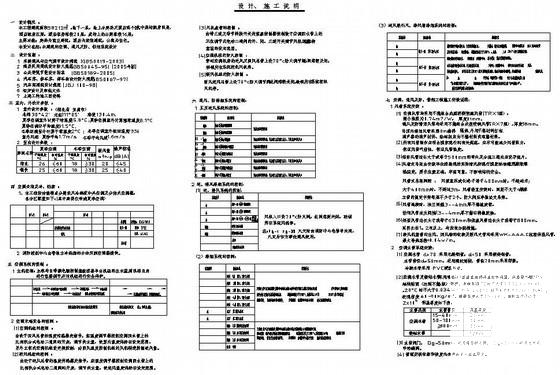

  • 暖通施工图纸 - 4
    暖通施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
