坂雪岗大道市政工程人行钢结构天桥工程施工图纸设计平面布置图

附件详情

二、设计标准
4、桥面宽度
主桥全宽4.3米，净宽4米.人行梯道全宽3.0米，梯道宽度组成：
0.15米（踢脚）+2.7米（人行步道）+0.15米（踢脚）。
人、自行车梯道全宽3.0米，梯道宽度组成：1.25米（踢脚+人行步道）+0.5米（自行车坡道）+1.25米（人行步道+踢脚）。
5、桥面坡度
主桥竖曲线半径579.20m，人、自行车混合梯道坡度：i=1:4；
人行梯道坡度：i=1:2； 主桥及梯道表面均不设横坡。
6、桥下净空
桥下主车道净空>5.5米。
桥型布置
本天桥主桥全长40米。自西向东跨径布置为：1.5米（悬臂）+18.5米+18.5米+1.5米（悬臂）。主桥两端各设两部梯道与人行道衔接。
该资料包含以下内容：
1、施工图 设计说明
2、 平面布置图
3、桥型布置图
4、基础平面布置图

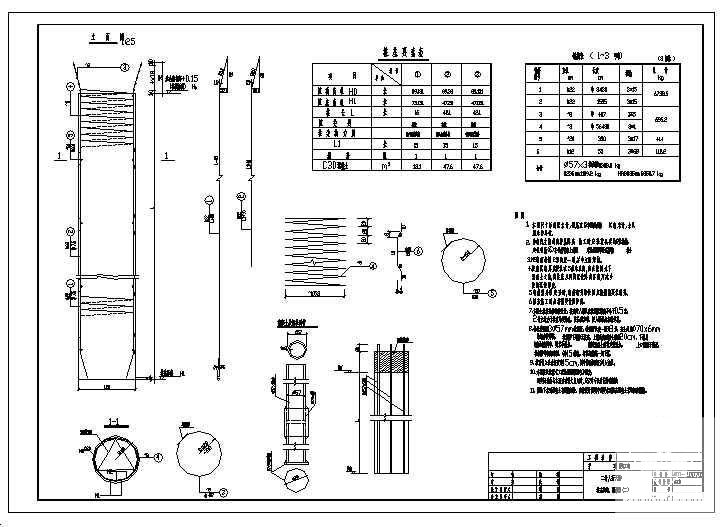

5、桩基构造、配筋图（一）
6、桩基构造、配筋图（二）
7、主桥桥墩承台构造、配筋图
8、梯道墩承台构造、配筋图（一）
9、梯道墩承台构造、配筋图（二）
10、主桥桥墩、帽梁构造图［2张］
11、梯道桥墩、帽梁构造图［2张］
12、主桥钢梁构造图［4张］
13、人行梯道钢梁构造图［5张］
14、人、自行车混合梯道钢梁构造图［5张］

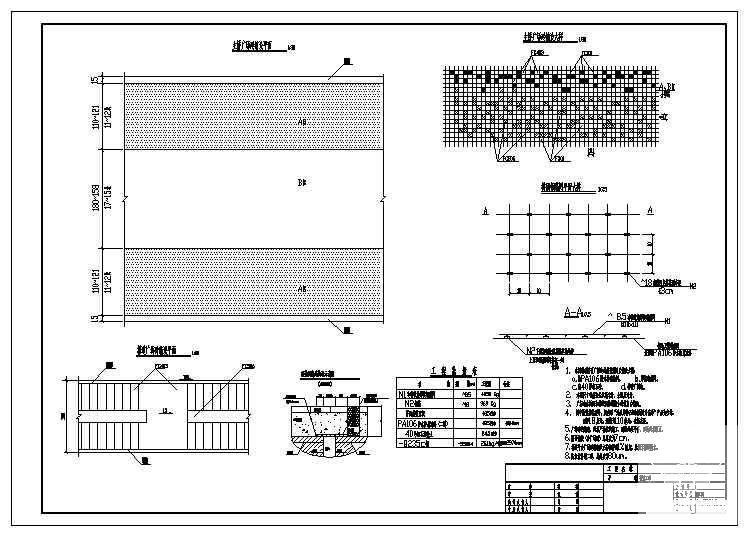

15、桥面广场砖铺设图
16、栏杆立柱平面布置图
17、栏杆构造图［3张］
18、地质钻孔平面布置图［3张］
19、全桥材料数量表
共计38张
