地铁站厅及站台吊顶天花设计大样图平面图,布置综合图

附件详情

  • 站厅层天花布置综合图
  • 站厅吊顶平面总图
  • 站厅吊顶平面图3
  • 站厅层天花平面大样图
  • 走廊吊顶平面图
  • 站台层吊顶布置综合图
  • 站台层天花平面大样图
  • 站台吊顶平面总图
  • 站台吊顶平面图3
  • 照度计算书25页
  • 灯具说明书

附件详情

图纸含地铁站厅及站台的吊顶、天花平面图和大样图。附照度计算书和灯具说明书。
照明:
C22DL-Q6-15W:
照明电流 (灯具): 1200 lm
照明电流 (光源): 1200 lm
瓦数: 15.0 W
灯具的分类根据 CIE: 100
CIE Flux 代码: 55 85 98 100 100
配件: 1 x 使用者自定义(修正系数1.000).

C0820-SN300-36W:
照明电流 (灯具): 2880 lm
照明电流 (光源): 2880 lm
瓦数: 36.0 W
灯具的分类根据 CIE: 100
CIE Flux 代码: 43 77 97 100 100
配件: 1 x 使用者自定义(修正系数1.000).
……
共计13张,附照度计算书25页。

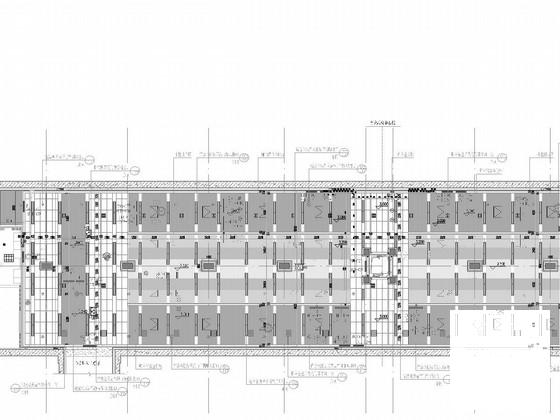

天花布置综合图

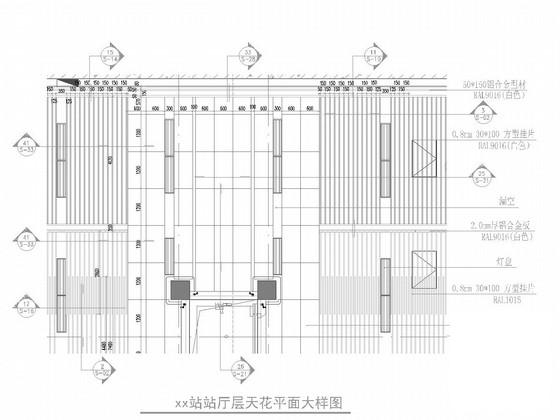

站厅层天花平面大样图

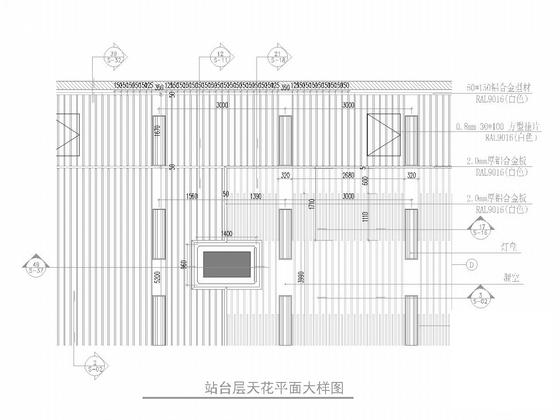

站台层天花平面大样图

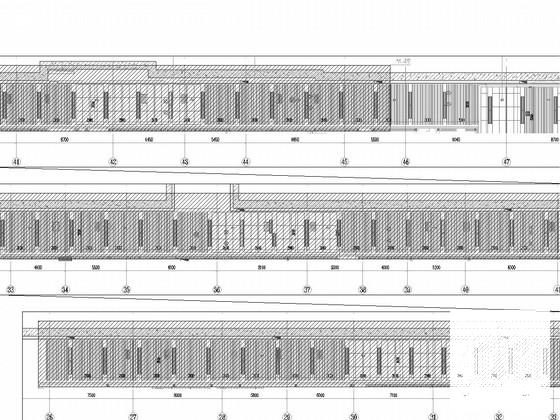

走廊吊顶平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 地铁站厅吊灯设计图 - 1
    地铁站厅吊灯设计图 - 1
  • 地铁站厅吊灯设计图 - 2
    地铁站厅吊灯设计图 - 2
  • 地铁站厅吊灯设计图 - 3
    地铁站厅吊灯设计图 - 3
  • 地铁站厅吊灯设计图 - 4
    地铁站厅吊灯设计图 - 4
  • 地铁站厅吊灯设计图 - 5
    地铁站厅吊灯设计图 - 5
以上是部分截图,请下载附件后查看完整高清内容
