1-20m后张法预应力混凝土空心板桥施工图纸32张

  • 位置:重庆
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:30.08m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 全桥工程数量表

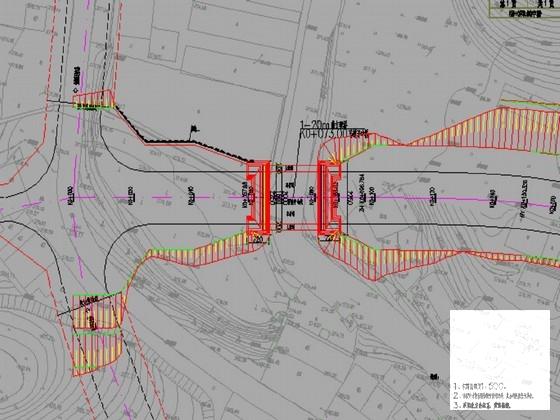

  • 桥位平面图
  • 桥型布置图
  • 基础及桩孔坐标图
  • 上部结构标准横断面图
  • 中板、边板一般构造图
  • 预应力钢束构造图
  • 中板普通钢筋构造图
  • 边板普通钢筋构造图
  • 板端加强钢筋构造图
  • 封锚端钢筋构造图
  • 桥面现浇层钢筋构造图
  • 铰缝钢筋构造图
  • 支座安装图
  • 支座预埋件构造图
  • 支座垫石标高
  • 0#桥台一般构造图
  • 1#桥台一般构造图
  • 桥台台帽背墙钢筋布置图
  • 桥台挡块钢筋布置图
  • 桥头搭板钢筋布置图
  • 人行道设计图
  • 桥梁栏杆钢筋构造图
  • 栏杆块件及扶手构造图
  • 桥面排水设计图
  • C40伸缩缝构造图
  • 人行道伸缩缝构造图
  • 桥台台背回填图

附件详情

设计依据:《城市桥梁设计规范》(CJJ 11-近代);《公路桥涵施工技术规范》JTG/T F50-近代;《城市桥梁桥面防水工程技术规章》 (CJJ 139-近代)
设计荷载:城-A级,人群荷载:5.0kPa;桥面宽度: 20m;设计行车速度:30公里/小时;
桥梁全长30.08m,桥梁平面位于直线上,纵面位于坡度为0.3%的上坡路段。孔径布置为1-20m预应力混凝土空心板梁,吊装施工。桥台采用U型桥台,扩大基础。桥面宽度2.0m(人行道)+16.0m(车行道)+2.0m(人行道)=20.0m,桥面横坡车行道为1.5%,人行道为2.0%。预制空心板高度为0.95m,预制空心板混凝土采用C50混凝土。横坡通过桥台台帽弯折调整,纵坡通过支座垫石调整。结构体系为简支结构,按部分预应力A类构件设计。
预应力钢筋单根钢绞线直径φs15.2(1×7)mm,钢绞线面积A=139mm2,抗拉强度标准值fpk=1860MPa,张拉控制应力fcon=1395MPa。预应力结构混凝土耐久性的基本要求:最小水泥用量350kg/m3;最大氯离子含量0.06%;最大碱含量1.8 kg/m3。
……
本桥在0、1号桥台处分别设置一道模数式C40型的伸缩缝。采用50年一遇洪水位375.750m设计,0号和1号桥台地基承载力不小于0.6MPa。桥面铺装采用4cmAC-13C沥青砼+6cmAC-20C沥青砼+水性渗透型无机防水剂+10cm C50防水砼现浇层。
……
共计32张,设计于

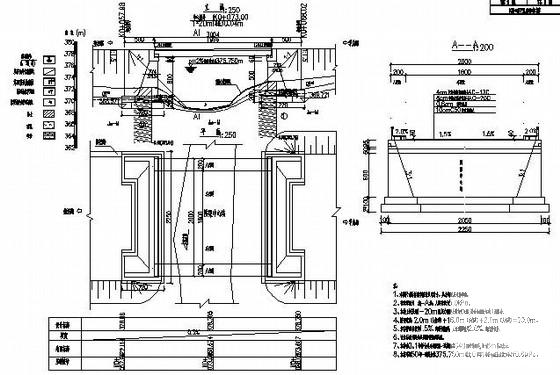

桥型布置图

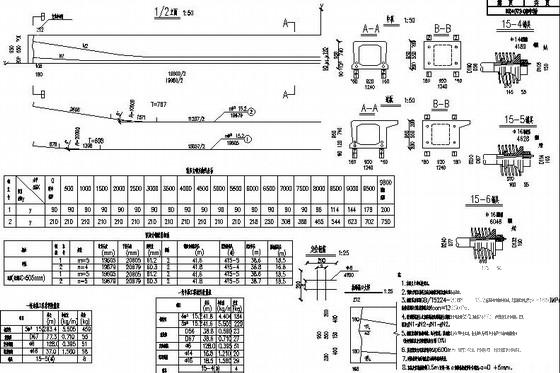

预应力钢束构造图

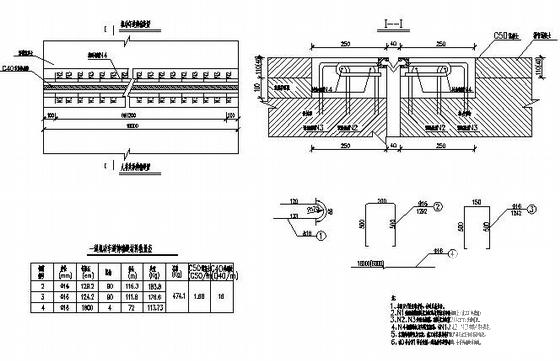

C40伸缩缝构造图

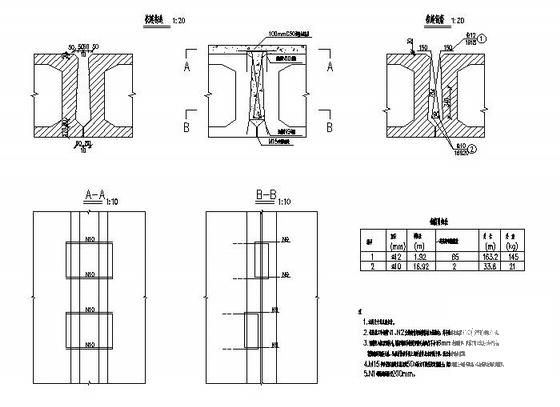

铰缝钢筋构造图
