16层大型医院病房楼智能化弱电系统工程电气施工大样图110张

  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:26500平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:110张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 节点大样:电缆,弱电设备
  • 有线广播:服务性
  • 项目所在地:安徽
  • 弱电设计: 火灾自动报警系统 ,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统,公共信息显示系统,智能化集成,呼应信号及信息显示,其它

附件详情

  • 1、 电气设计 说明
  • 2、综合布线系统图
  • 3、计算机网络系统图
  • 4、视频监控系统图
  • 5、电子巡更、防盗报警系统图
  • 6、有线电视系统图
  • 7、背景音乐与紧急背景音乐与紧急广播系统图
  • 8、一卡通系统图
  • 9、信息发布与查询系统图
  • 10、子母钟系统图
  • 11、楼宇自控系统图
  • 12、联网风机盘管系统图
  • 13、监控原理图
  • 14、中央系统集成系统
  • 15、 病房呼叫、对讲系统图
  • 16、ICU探视系统图
  • 17、手术示教系统示意图
  • 18、婴儿防盗系统示意图
  • 19、摄像机、电源箱、电缆安装大样图
  • 20、门禁安装、病房呼叫安装大样图
  • 21、电视墙控制台布置图
  • 22、电梯管理面板及安装读卡器尺寸图
  • 23、机房 平面布置图
  • 24、装饰材料说明图
  • 25、机房顶面布置图
  • 26、机房出入口大样图
  • 27、机房市电配电图
  • 28、机房市电照明图
  • 29、机房插座布置图
  • 30、机房应急照明图
  • 31、机房UPS电布置图
  • 32、机房综合布线图
  • 33、机房等电位接地图
  • 34、等电位系统连接图
  • 35、综合布线、有线电视系统四层平面布置图
  • 36、安防、一卡通综合弱电系统平面布置图
  • 37、背景音乐与紧急广播系统平面布置图
  • 38、病房呼叫系统平面布置图
  • 39、BA系统平面布置图

附件详情

该附件是 大型医院病房楼智能化弱电系统工程电气施工图纸(编),总共110张。
病房楼建筑面积26500平方米,地上16层(不包括设备层),地下一层。本次病房楼智能化系统建设按照现代化、数字化、智能化的要求,力争通过计算机网络技术、现代通讯技术和自动化控制技术的应用,把病房楼建设成为一个智能化程度高、安全和保密防范能力强、办公管理先进、节能降耗、服务功能齐全的现代化数字医院大楼。
设计范围: 本智能化系统设计范围包括:共计包括16个子系统:1、综合布线系统;2、计算机网络系统;3、综合安全防范系统;4、有线电视系统;5、背景音乐与紧急广播系统;6、智能一卡通系统;7、多媒体信息发布与查询系统;8、子母钟系统;9、楼宇自动控制系统(BA);10、中央系统集成管理系统;11、机房建设工程;12综合管路桥架系统;13、病房护理呼叫系统;14、ICU病房探视系统;15、手术示教系统(预留管线);16、婴儿防盗系统。
......
,总共110张。

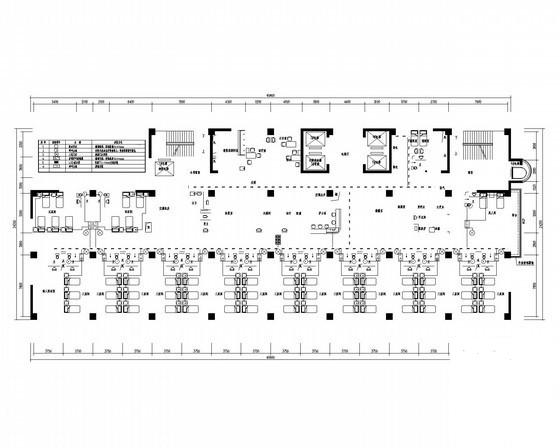

九至十六层平面图

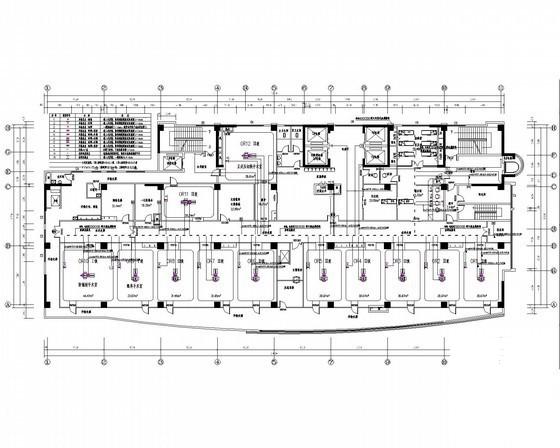

五层BA平面图

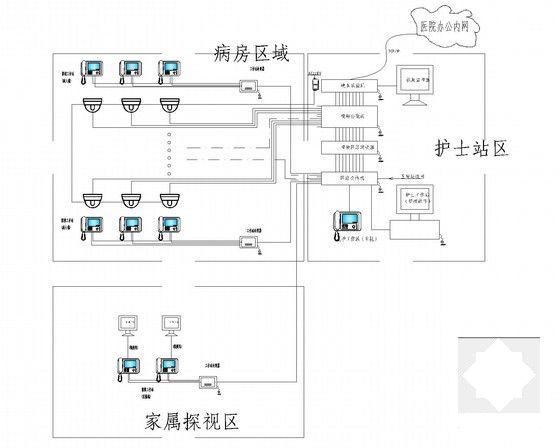

ICU探视系统图

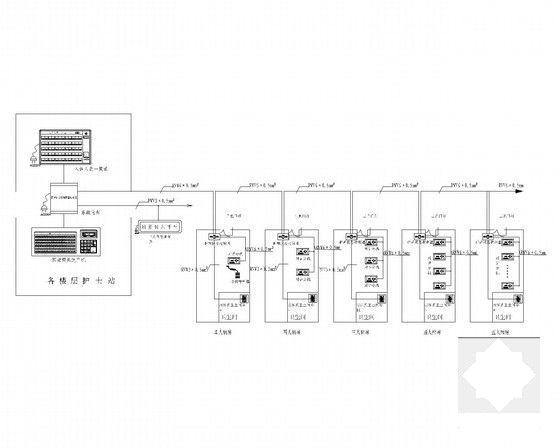

病房呼叫对讲系统图

计算机网络系统图

冷水机组监控原理图

视频监控系统图

信息发布与查询系统图

一卡通(门禁、考勤)系统图

婴儿防盗系统布置图

有线电视系统图

综合布线图

电缆安装大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 弱电智能化系统工程 - 1
    弱电智能化系统工程 - 1
  • 弱电智能化系统工程 - 2
    弱电智能化系统工程 - 2
  • 弱电智能化系统工程 - 3
    弱电智能化系统工程 - 3
  • 弱电智能化系统工程 - 4
    弱电智能化系统工程 - 4
  • 弱电智能化系统工程 - 5
    弱电智能化系统工程 - 5
  • 弱电智能化系统工程 - 6
    弱电智能化系统工程 - 6
以上是部分截图,请下载附件后查看完整高清内容
