35层办公大厦弱电智能施工图纸

  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:35层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 节点大样:弱电设备,其它
  • 负荷等级:三级
  • 防雷等级:第一类
  • 项目所在地:上海
  • 弱电设计:入侵报警系统,视频监控系统,出入口控制系统,广播系统,其它

附件详情

  • 1、 电气设计 说明
  • 2、背景音乐系统图
  • 3、门禁系统图
  • 4、闭路监控系统图
  • 5、防盗报警系统图
  • 6、电梯五方通话联网图
  • 7、门禁管盒预埋图
  • 8、门禁系统布控图
  • 9、室内球机管路预埋图
  • 10、紧急报警按钮管盒预埋图
  • 11、室内入侵报警点位管盒预埋图
  • 12、背景音乐布控图
  • 13、室内吸顶探测器室内音响半球管路预埋图
  • 14、视频监控系统布控图
  • 15、防盗报警系统布控图

附件详情

该附件是办公大厦弱电智能施工图纸(含设备清单调试情况),总共12张。
设计内容:门禁系统、监控系统、防盗系统、背景音乐系统、管线预埋等。

闭路监控系统图

门禁系统图

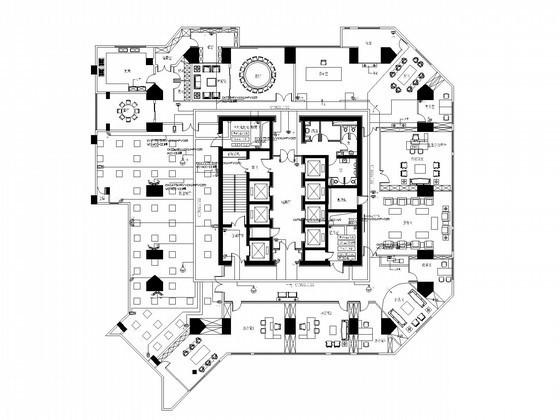

弱电系统管路预埋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 智能弱电施工 - 1
    智能弱电施工 - 1
  • 智能弱电施工 - 2
    智能弱电施工 - 2
  • 智能弱电施工 - 3
    智能弱电施工 - 3
  • 智能弱电施工 - 4
    智能弱电施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
