10层商业中心综合办公楼三期电气施工大样图

  • 建筑类别:办公,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:48141平方米
  • 建筑地上层数:10层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:广东
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
  • 弱电设计:火灾自动报警系统,入侵报警系统,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,有线电视和卫星接收系统,会议系统
该附件为广州某商业中心综合办公楼三期 电气施工图 ,设计范围包括:1'10/.04kV高低压供电系统,变配电系统,应急柴油发电机与备用电源系统;2'建筑物内的动力'照明系统;无障碍设计电气专业相关内容.3'建筑物防雷接地,接地系统与安全措施;4'火灾自动报警及联动控制系统,电气火灾监控系统.5'弱电系统只设计总图与单体内的竖向管线,系统图设计与其它深化设计由承包商负责.

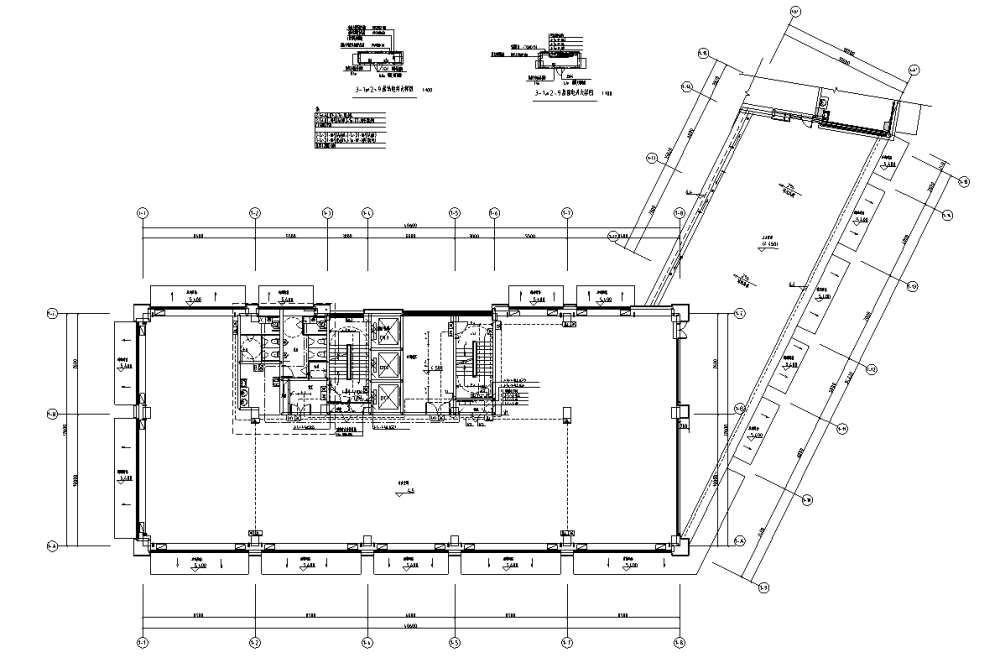

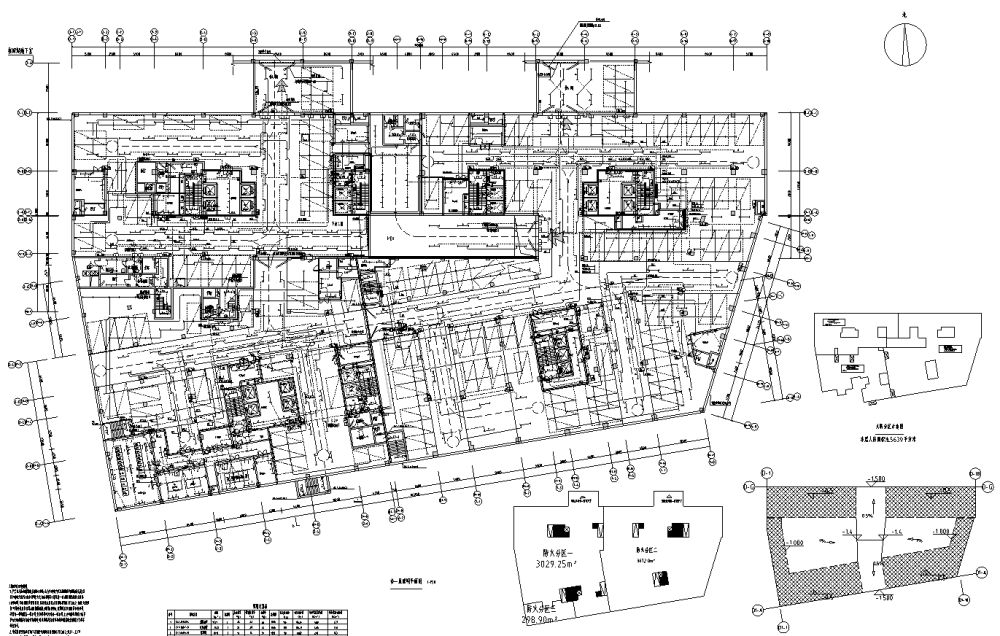

地下室照明平面图
配电平面图

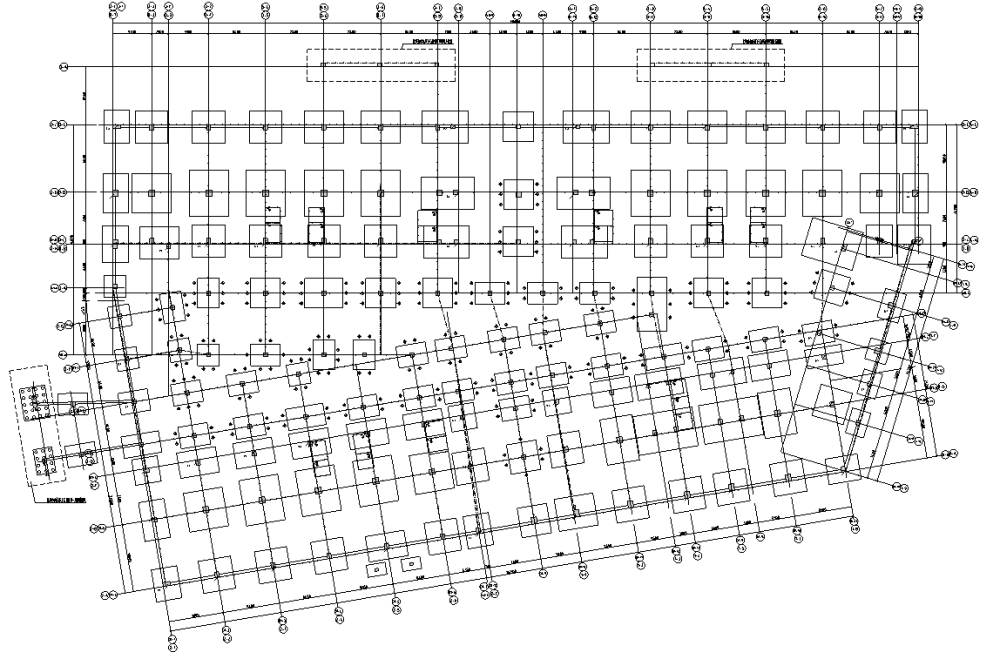

基础接地平面图

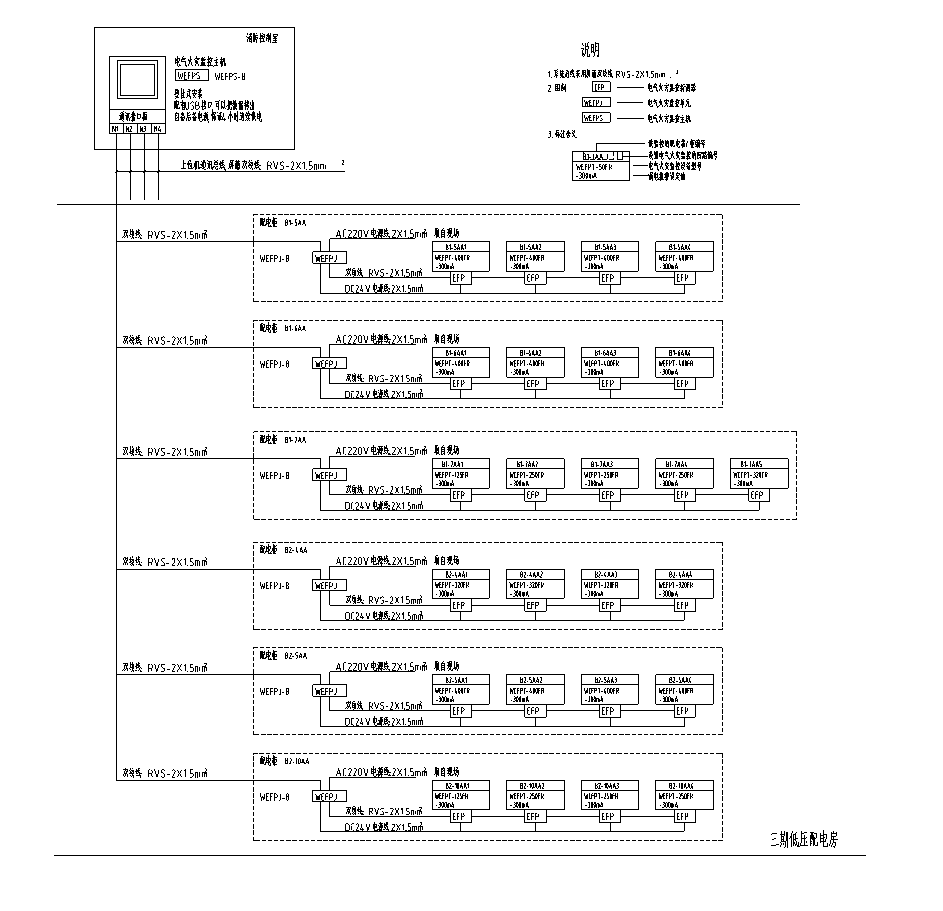

电气火灾监控系统

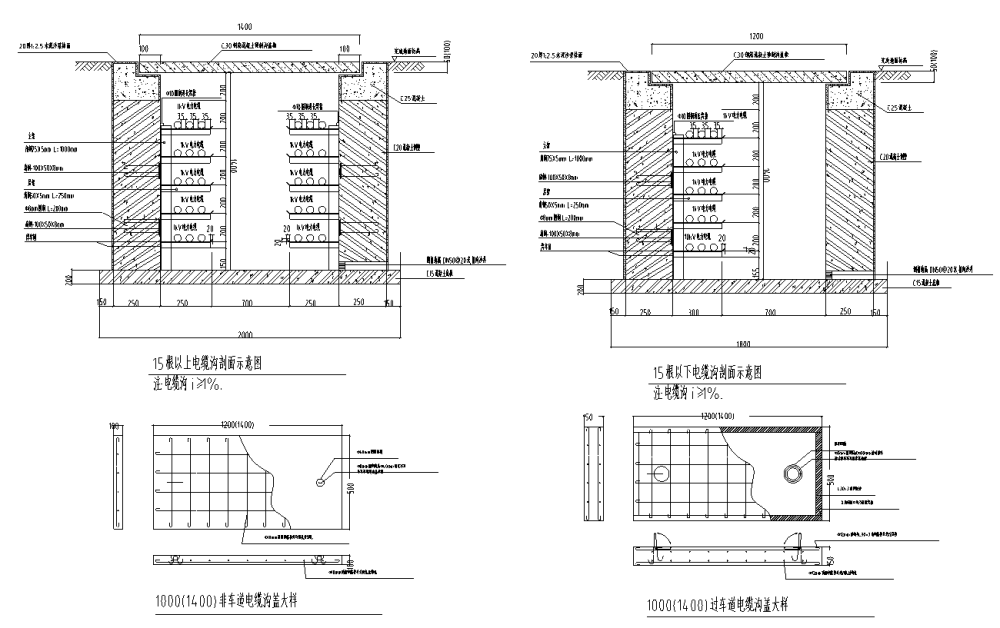

电缆沟大样图
防雷平面图
