国内科中心项目屋顶层广场园林照明设计图纸

该项目为北京市某科中心项目地块景观设计。该资料在提供的照明 设计方案 基础上进行屋顶园林照明配电设计。所有灯具、光源、灯具附件的选型均以照明顾问或业主另行委托的其它单位负责。所有灯具的安装详图应由园林景观照明承包单位负责，该资料仅作为照明管线预埋、园林景观照明招标的依据。

六层两处预留室外电源箱，出线回路仅供参考，具体需与使用方确定。

一、设计范围

屋顶层广场园林照明设计

二、图纸特点

本项目为某科中心地块景观照明设计，专业性一般，较容易。适合电气专业的学生及电气职场新人参考学习。

三、部分内容摘录

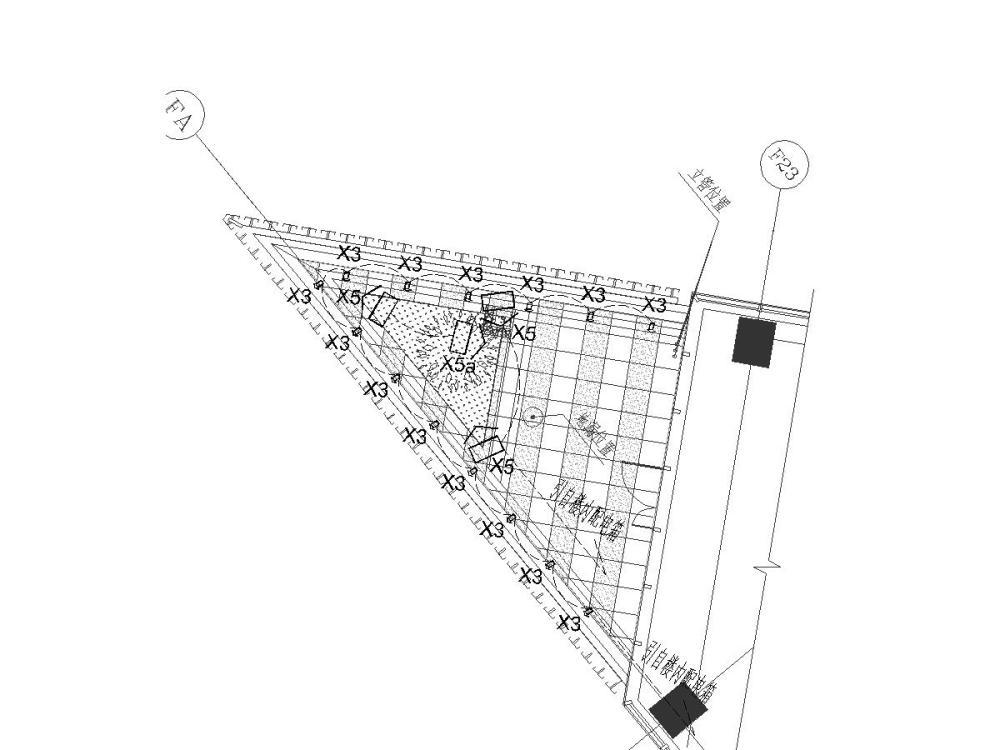

办公楼阳台照明平面图

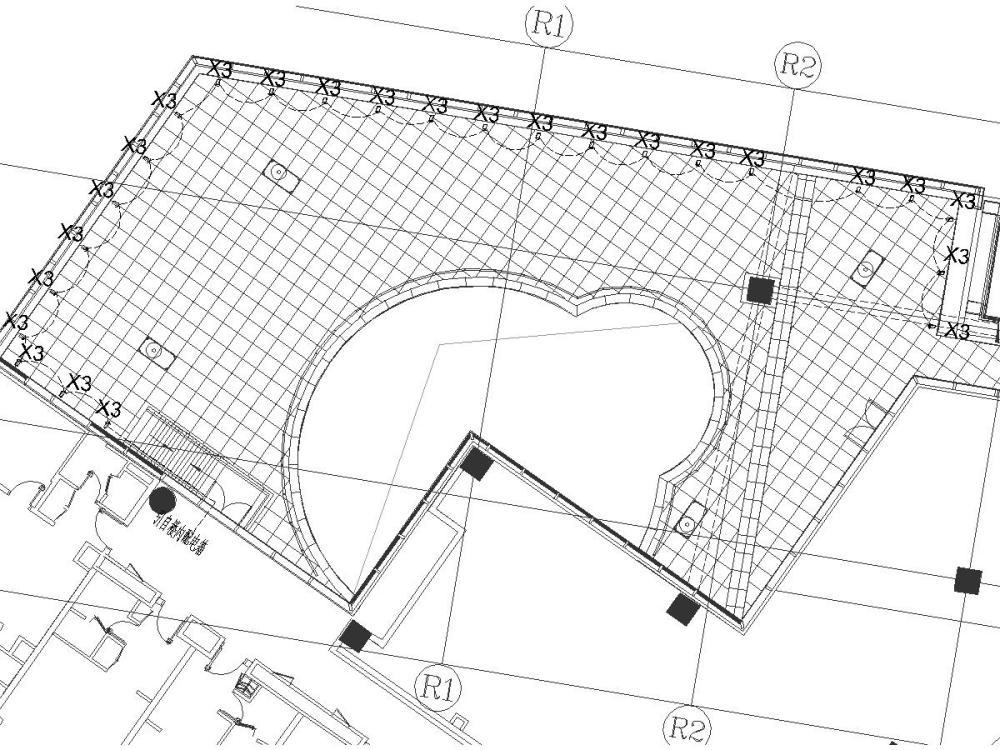

办公区花园照明平面图

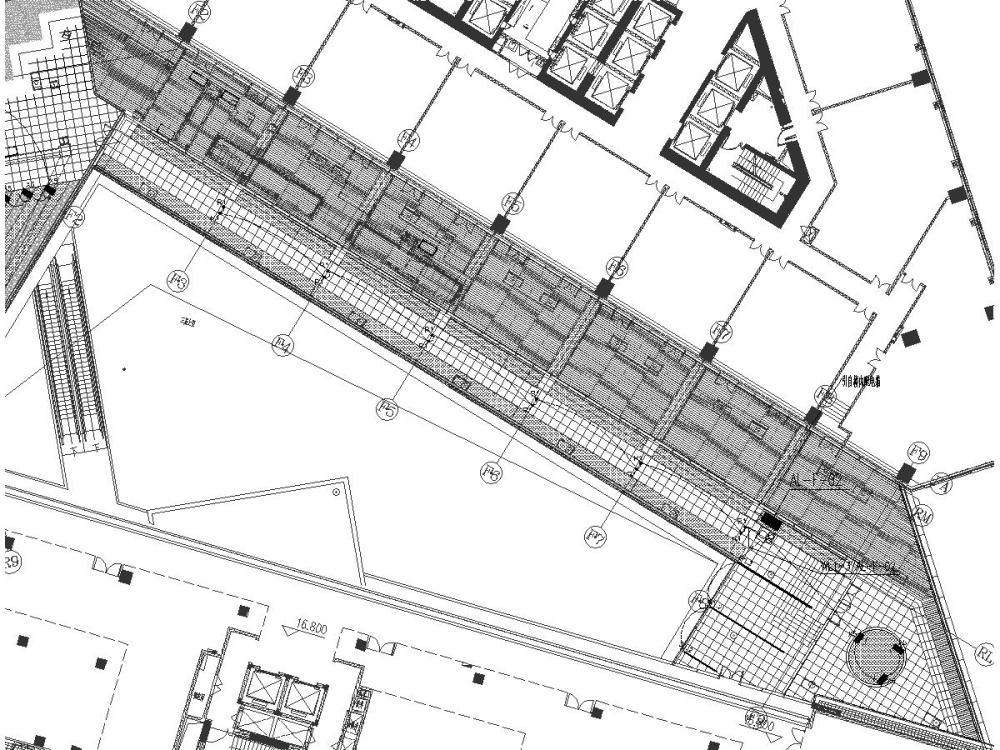

三层屋面照明平面图

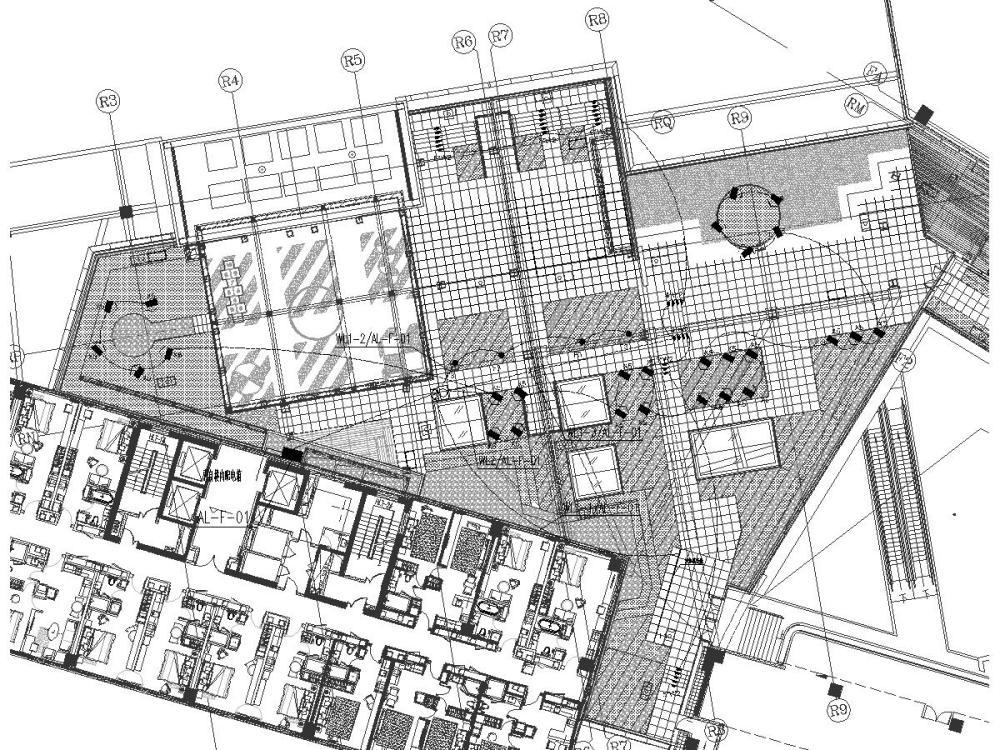

商业区花园照明平面图

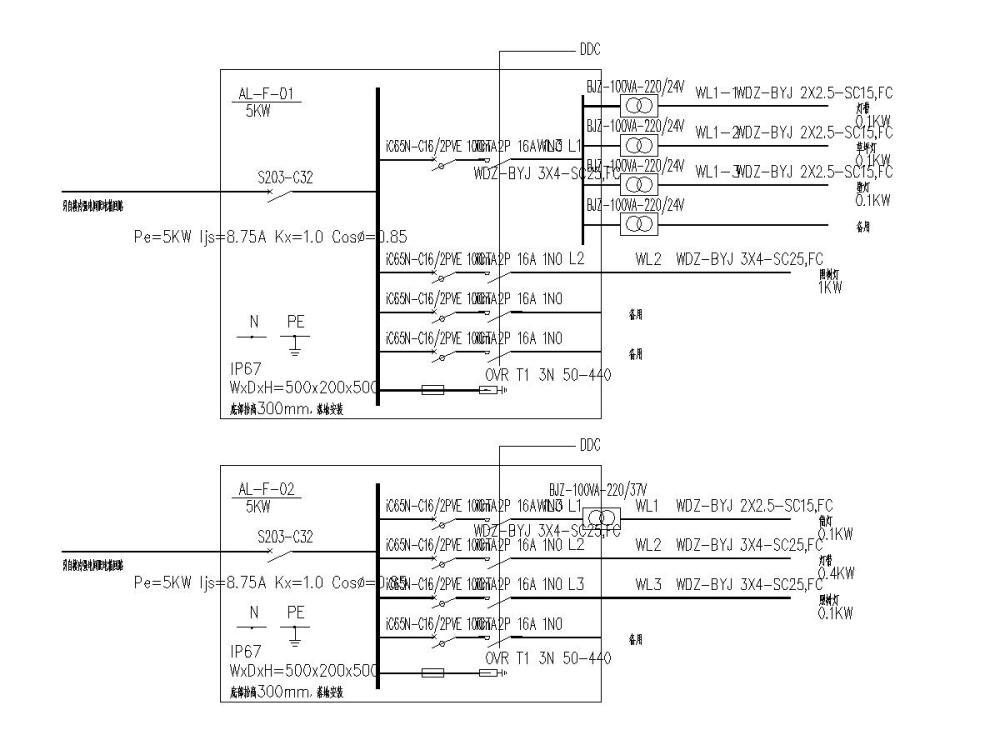

配电箱系统图

图例表
