3层化工企业全套强弱电施工图纸70张

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:70张
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,综合布线系统

附件详情

  • 3号高纯聚铝车间:
  • 1、 配电箱系统图
  • 2、一层干线平面图
  • 3、三层干线平面图
  • 4、一~三层电力平面图
  • 5、屋顶电力平面图
  • 6、一~三层照明平面图
  • 7、接地设施平面布置图
  • 8、屋面防雷设施平面布置图
  • 9、火警及弱电系统图
  • 10、一~三层火警平面图
  • 11、一~三层弱电平面图
  • 4号工业聚铝车间:
  • 1、 配电箱系统图
  • 2、一、二层干线平面图
  • 3、一、二层电力平面图
  • 4、屋顶电力平面图
  • 5、一、二层照明平面图
  • 6、接地设施平面布置图
  • 7、屋面防雷设施平面布置图
  • 8、火警及弱电系统图
  • 9、一、二层火警平面图
  • 10、一、二层弱电平面图
  • 磷剂车间、号仓库、罐区、室外...

附件详情

该项目主要包括3#高纯聚铝车间(三层)、4#工业聚铝车间(二层)、5#除磷剂车间(一层)、6#净水剂仓库及渣场(二层)、反应罐区。
设计范围包括:低压电力配电系统;照明系统;防雷接地系统;火灾自动报警系统;综合布线系统;电话、数据系统图。
主要最新设计规范:
建筑设计防火 规范》 GB50016-近代
《建筑 照明设计标准 》 GB50034-近代
《火灾自动报警设计规范》 GB50116-近代
《爆炸危险环境电力装置设计规范》 GB50058-近代
该附件,总共70张,最新设计规范,甲级设计院设计。

火灾自动报警及综合布线系统图

总平面电力电缆平面布置图

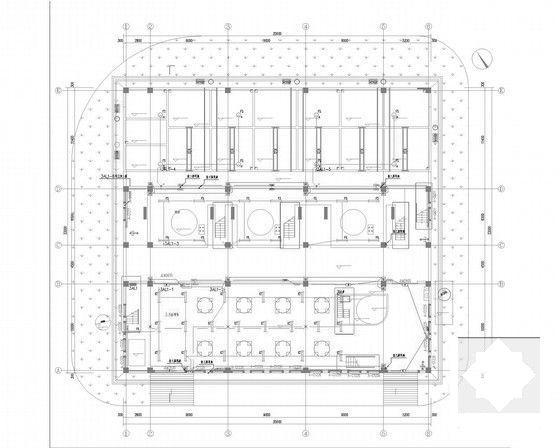

3号高纯聚铝车间一层照明平面图

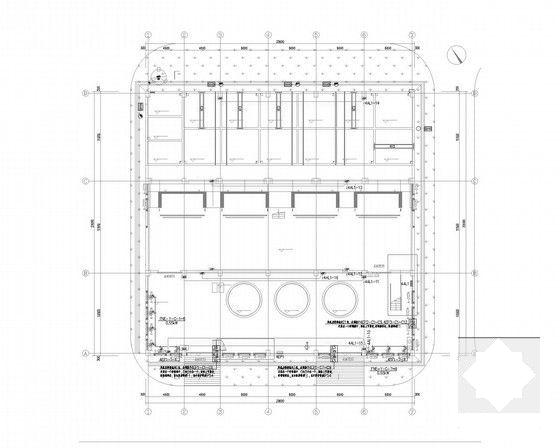

4号工业聚铝车间一层电力平面图

5号除磷剂车间火警平面图

6号仓库火警平面图

罐区火警及监控平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 弱电全套图纸 - 1
    弱电全套图纸 - 1
  • 弱电全套图纸 - 2
    弱电全套图纸 - 2
  • 弱电全套图纸 - 3
    弱电全套图纸 - 3
  • 弱电全套图纸 - 4
    弱电全套图纸 - 4
  • 弱电全套图纸 - 5
    弱电全套图纸 - 5
  • 弱电全套图纸 - 6
    弱电全套图纸 - 6
  • 弱电全套图纸 - 7
    弱电全套图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
