污水处理厂CASS池控制系统及仪表设计施工图纸

  • 建筑类别:农业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢结构
  • 图纸设计深度:施工图
  • 参考图纸:117张
  • 负荷等级:三级
  • 火灾保护分级:一级
  • 强电 设计:低压配电,继电保护,电气控制,其它

附件详情

  • 1、 电气设计 说明
  • 2、网络拓扑图
  • 3、PLC远程I/O配电图
  • 4、主站PLC5柜内布置及外形图
  • 5、主站PLC5及仪表配电图
  • 6、从站I/O1内布置及外形图
  • 7、AI1卡件接线图-
  • 8、主站PLC5端子接线原理图
  • 9、从站I/O1端子接线原理图
  • 10、主站PLC5 I/O表
  • 11、从站I/O1 电缆表 (1组CASS池电缆表)
  • 12、鼓风机自控仪表平面布置及安装图
  • 13、CASS生物池自控仪表平面布置及安装图
  • 14、自控仪表 平面布置图
  • 15、自控流程图

附件详情

该附件是污水处理厂CASS池控制系统及仪表设计图纸,总共117张。
设计内容:网络系统、配电系统、I/O表、接线原理图等。

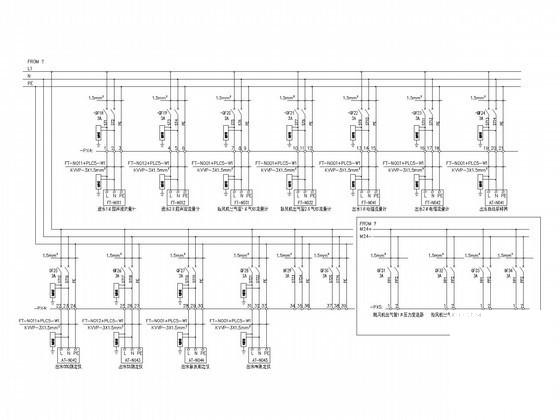

总供电系统接线原理图

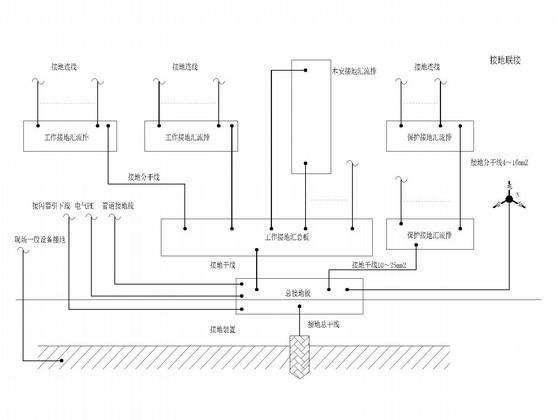

鼓风机房接地系统图

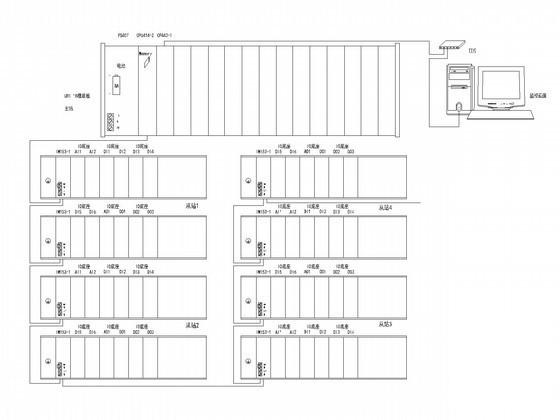

网络拓扑图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

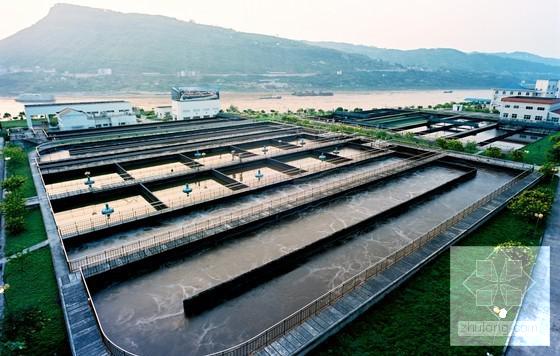

  • 污水处理厂cass - 1
